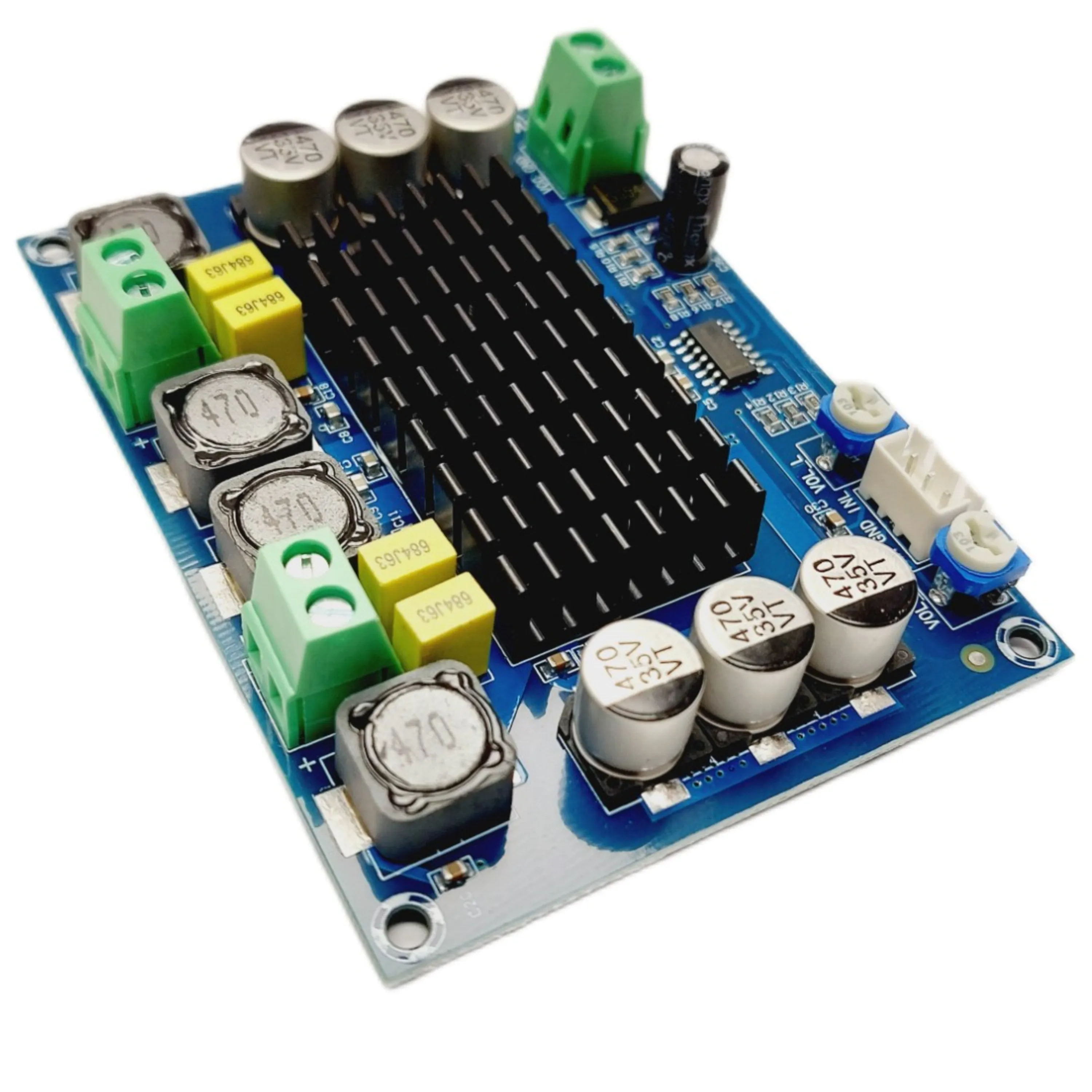

ماژول آمپلی فایر 2*120W مدل XH-M543

معرفی

معرفی و بررسی ماژول آمپلی فایر 2*120 وات مدل XH-M543

یکی از قدرتمندترین ماژول آمپلی فایر برای ساخت اسپیکر مدل XH-M543 می باشد که دارای 2 عدد خروجی 120 وات است. ولتاژ کاری این ماژول آمپلی فایر XH-M534 بین 12 ولت الی 26 ولت می باشد و دارای پتانسیومتر برای کنترل حجم صدای خروجی از کانال های چپ و راست بصورت جداگانه می باشد. نکته ای که بایستی در نظر بگیرید این است که این ماژول آمپلی فایر فاقد ماژول بلوتوث می باشد و بایستی جهت کار بصورت بلوتوثی ماژول بلوتوث را جدا تهیه بفرمائید. از دیگر ویژگی های این ماژول آمپلی فایر, هیت سینک آن برای محافظت در برابر دما می باشد و راندمان آن بالای 90 درصد با نسبت سیگنال به نویز 100 دسیبل می باشد. توان خروجی با ولتاژ ورودی متانسب خواهد بود به عبارتی در صورتی که ولتاژ ورودی 12 ولت باشد 2*50 وات خروجی صدا خواهد بود و در صورتی که ولتاژ ورودی 24 ولت باشد توان خروجی 2*120 وات خواهد بود.

بررسی تخصصی

سایر ویژگی های ماژول آمپلی فایر XH-M543 توان 2*120W

چیپت بکار رفته در این ماژول آمپلی فایر TPA3116 کمپانی TIاست که از جدیدترین تکنولوژی در ساخت آن استفاده شده است و صدای ورودی را به طول موج های بلند واضح و شفاف تبدیل می کند. ماژول آمپلی فایر XH-M543 از کلاس D می باشد که با ولتاژ ورودی 12 تا 26 ولت کار میکند و گرمای تولید شده توسط چیپت توسط هیت سینک به بیرون منتقل می گردد. ابعاد این ماژول 7*9 سانتی متر می باشد و در روی آن 4 جایگاه پیچ برای نصب قرار داده شده است. مدار پردازنده از قطعه پالس فرکانس بالا با جریان DC ساخته شده که به موجب آن خروجی بسیار پرقدرتی حداکثر تا 2*120 وات شاهد هستیم که با پتانسیومتر حجم خروجی صدا کنترل می شود.

پیشنهاد می شود برای این ماژول از آداپتور 12 ولت 10 الی 15 آمپر و یا آداپتور سویچینگ 24 ولت حداکثر 4 آمپر استفاده نمایید. هرگونه ولتاژ و آمپر بالا تر باعث سوختگی برد ممکن است بشود.
