معرفی کامل برد تغذیه گیرنده دیجیتال تک حالت 12 ولت AGENIZ-SGH12

گیرنده‌های دیجیتال امروزه در اغلب خانه‌ها به عنوان یکی از پرکاربردترین تجهیزات صوتی و تصویری مورد استفاده قرار می‌گیرند. این دستگاه‌ها برای دریافت سیگنال‌های دیجیتالی DVB و پخش شبکه‌های تلویزیونی طراحی شده‌اند. یکی از قطعات اصلی و حیاتی در ساختار داخلی گیرنده دیجیتال، برد تغذیه یا Power Supply Board است.
در صورت خرابی این بخش، کل دستگاه از کار می‌افتد و حتی روشن نمی‌شود. یکی از بهترین راه‌حل‌های اقتصادی و سریع برای رفع این مشکل، تعویض برد تغذیه است.
برد تغذیه گیرنده دیجیتال AGENIZ مدل SGH12 با ولتاژ خروجی 12 ولت یکی از بهترین گزینه‌ها برای تعمیر گیرنده‌های دیجیتال کعمولا بکار می رود.

اهمیت برد تغذیه در گیرنده دیجیتال

برد تغذیه وظیفه دارد برق ورودی 220 ولت را به ولتاژهای پایین‌تر و قابل استفاده برای بخش‌های مختلف گیرنده دیجیتال تبدیل کند. در واقع این قطعه مشابه آداپتور داخلی عمل کرده و جریان پایدار و ایمنی را به قسمت‌هایی مثل پردازنده، تیونر، مدار صدا و تصویر ارسال می‌کند.

در اغلب گیرنده‌های دیجیتال مانند مدل‌ برند استارست،، دنای ، خرابی تغذیه یکی از شایع‌ترین دلایل روشن نشدن دستگاه یا هنگ کردن تصویر است.
بنابراین، در صورت مشاهده‌ی علائمی مانند:

• روشن نشدن کامل دستگاه

• چشمک زدن چراغ پاور

• خاموش شدن ناگهانی گیرنده

• عدم نمایش تصویر یا قطع سیگنال

به احتمال زیاد مشکل از برد تغذیه است و با تعویض آن با مدل AGENIZ-SGH12 به‌راحتی برطرف می‌شود.

توجه: در صورتی که به برد تغذیه با ولتاژ خروجی 5V GND 20V 15V نیاز دارید اینجا کلیک کنید.

معرفی فنی برد تغذیه گیرنده دیجیتال AGENIZ-SGH12

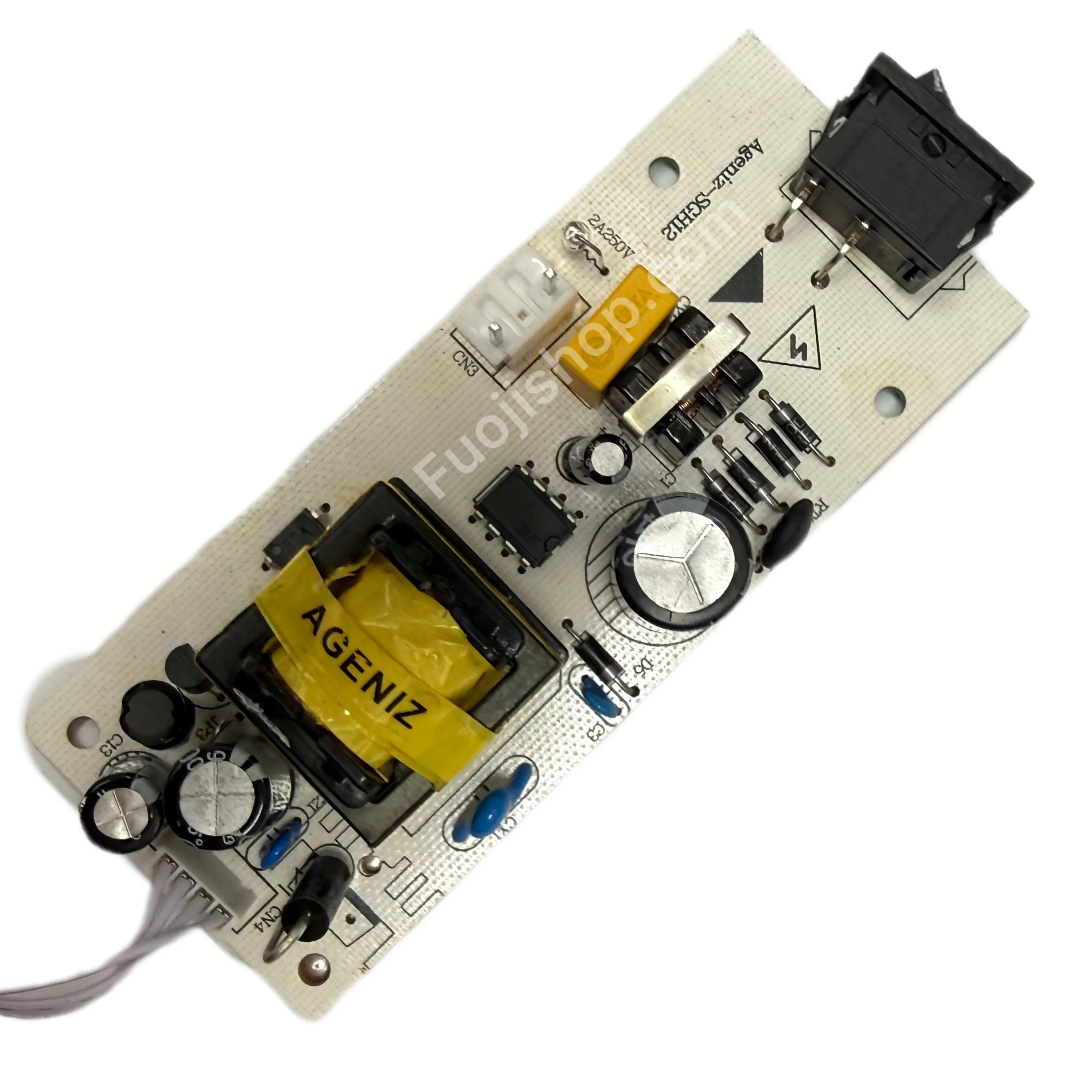

برد تغذیه گیرنده دیجیتال AGENIZ-SGH12 یک مدل تک‌حالت (Single Mode) با ورودی برق شهری 220V AC و خروجی 12V DC است.
این مدل برای اکثر گیرنده‌های دیجیتال DVB طراحی شده و از نظر طراحی و چیدمان قطعات با انواع برندها سازگار است.

مشخصات فنی کلی:

• مدل: AGENIZ-SGH12

• نوع: برد تغذیه گیرنده دیجیتال (Power Supply)

• ورودی: 220 ولت متناوب (AC)

• خروجی: 12 ولت مستقیم (DC)

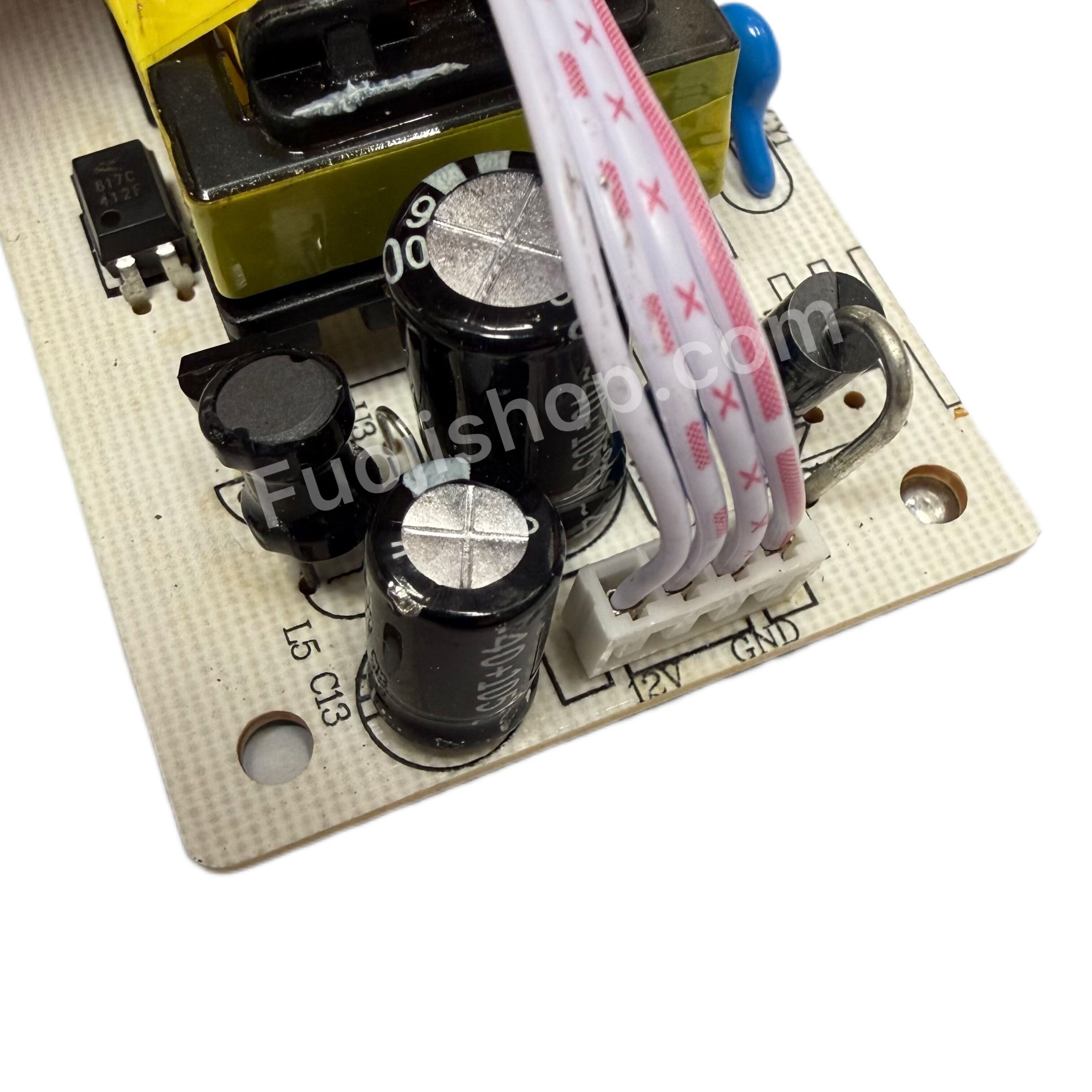

• ترمینال خروجی: 12V / 12V / GND / GND

• کاربرد: مناسب برای گیرنده‌های دیجیتال مانند Starsat، Starmax، GoldMaster، Denay و ...

• ابعاد تقریبی: حدود 10 × 4 سانتی‌متر

• تعداد خروجی‌ها: دو عدد ولتاژ 12 ولت و دو عدد زمین (GND)

• سیستم خنک‌سازی: به صورت طبیعی (بدون فن)

• طراحی ایمن و مقاوم در برابر نوسانات برق

این برد از قطعات باکیفیت ساخته شده و در مقایسه با مدل‌های متفرقه بازار، دوام بالاتر و پایداری جریان بهتری دارد. همین ویژگی باعث می‌شود تا عملکرد گیرنده شما بدون نویز و بدون ریست شدن‌های مکرر ادامه پیدا کند.

بررسی تخصصی

نحوه عملکرد برد تغذیه AGENIZ-SGH12

وقتی گیرنده دیجیتال به برق شهری متصل می‌شود، ولتاژ 220 ولت AC از طریق کابل پاور وارد برد تغذیه می‌شود. این برد ابتدا برق ورودی را از طریق فیلتر EMI و فیوز عبور می‌دهد تا نوسانات ناگهانی یا نویزها حذف شوند.
سپس با استفاده از ترانسفورماتور سوئیچینگ، ولتاژ 220 ولت به 12 ولت مستقیم تبدیل می‌شود. این ولتاژ 12 ولت، از طریق دو خط مثبت (12V) و دو خط منفی (GND)، به سایر بخش‌های گیرنده از جمله مین‌بورد و تیونر ارسال می‌شود.

در واقع برد AGENIZ-SGH12 نقش قلب تپنده گیرنده دیجیتال را دارد و بدون آن هیچ بخشی از دستگاه فعال نخواهد شد.

چرا برد تغذیه گیرنده دیجیتال خراب می‌شود؟

خرابی برد تغذیه معمولاً به‌دلیل کارکرد طولانی‌مدت دستگاه، نوسانات برق شهری یا خرابی خازن‌های الکترولیتی اتفاق می‌افتد.
مهم‌ترین دلایل خرابی عبارتند از:

1. نوسان یا افت ولتاژ برق شهری
   برق شهری در بسیاری از مناطق پایدار نیست و همین امر باعث سوختن قطعاتی مانند دیود، ترانزیستور یا ترانسفورماتور در برد تغذیه می‌شود.

2. داغ شدن بیش از حد گیرنده دیجیتال
   چون بیشتر گیرنده‌های DVB فضای تهویه مناسبی ندارند، گرما باعث کاهش عمر خازن‌ها و مقاومت‌ها در مدار تغذیه می‌شود.

3. استفاده از آداپتور یا کابل معیوب
   در مواردی که تغذیه از طریق آداپتور بیرونی تأمین شود، خرابی یا نوسان در آداپتور باعث آسیب به برد داخلی نیز خواهد شد.

4. نفوذ گرد و غبار یا رطوبت
   گرد و غبار روی برد ممکن است باعث اتصال کوتاه شود و عملکرد برد را مختل کند.

به همین دلیل توصیه می‌شود در صورت بروز هرگونه مشکل در روشن شدن گیرنده، قبل از هر تعمیر دیگر، برد تغذیه را بررسی و در صورت نیاز تعویض کنید.

مزایای استفاده از برد تغذیه AGENIZ-SGH12

1. سازگاری بالا با اکثر گیرنده‌ها
   این مدل به گونه‌ای طراحی شده که تقریباً در تمام گیرنده‌های DVB مدل های 12 ولتی قابل استفاده است.

2. کیفیت ساخت بالا و دوام طولانی
   استفاده از قطعات مرغوب در مدار باعث می‌شود این برد در برابر نوسانات برق مقاومت بالایی داشته باشد.

3. نصب آسان بدون نیاز به لحیم‌کاری سنگین
   جایگزینی این برد ساده است و حتی تعمیرکاران مبتدی هم می‌توانند آن را به‌راحتی نصب کنند.

4. کاهش هزینه تعمیر گیرنده دیجیتال
   تعویض برد تغذیه معمولاً بسیار ارزان‌تر و سریع‌تر از تعمیر سایر بخش‌های دستگاه است.

5. پایداری ولتاژ خروجی و عملکرد بدون نویز
   خروجی 12 ولت این برد بسیار پایدار است و موجب عملکرد بی‌نقص بخش‌های حساس مانند CPU و تیونر می‌شود.

6. ابعاد استاندارد و طراحی کاملاً ایمن
   طراحی برد مطابق با ابعاد رایج در گیرنده‌های خانگی است و درون قاب دستگاه به‌خوبی جا می‌گیرد.

نکات مهم هنگام خرید برد تغذیه گیرنده دیجیتال

هنگام خرید برد تغذیه جدید، توجه به چند نکته ضروری است:

• ولتاژ خروجی: حتماً 12 ولت باشد (مدل‌های 5 ولت یا چند حالته متفاوت‌اند).

• نوع کانکتور: چیدمان پایه‌ها باید با گیرنده شما یکی باشد (12V - 12V - GND - GND).

• ابعاد و محل نصب: اطمینان حاصل کنید که جای پیچ‌ها و اندازه برد مشابه مدل اصلی است.

• برند و کیفیت ساخت: استفاده از برندهای معتبر مانند AGENIZ دوام گیرنده شما را تضمین می‌کند.

• تهویه مناسب: پس از نصب برد، فضای داخلی گیرنده باید تهویه کافی برای خروج گرما داشته باشد.

آموزش نصب برد تغذیه گیرنده دیجیتال AGENIZ-SGH12

1. ابتدا دستگاه را از برق جدا کنید.
   هیچ‌گاه در حالت وصل بودن برق اقدام به باز کردن قاب نکنید.

2. قاب دستگاه را باز کرده و برد سوخته را جدا کنید.
   با دقت پیچ‌ها را باز کرده و اتصالات سیمی (کانکتورها) را جدا کنید.

3. برد جدید را در همان محل قرار دهید.
   توجه کنید که خروجی‌های 12 ولت و GND دقیقاً در جای درست متصل شوند.

4. دستگاه را ببندید و تست کنید.
   بعد از بستن قاب، برق را وصل کرده و از روشن شدن چراغ پاور و تصویر مطمئن شوید.

در صورت نصب صحیح، گیرنده دیجیتال مانند روز اول روشن شده و بدون قطع شدن تصویر کار می‌کند.

نشانه‌های خرابی برد تغذیه در گیرنده دیجیتال

اگر گیرنده دیجیتال شما یکی از علائم زیر را نشان می‌دهد، احتمال خرابی در بخش تغذیه بسیار زیاد است:

• گیرنده روشن نمی‌شود یا فقط چراغ قرمز دارد

• دستگاه پس از چند دقیقه خاموش می‌شود

• تصویر قطع می‌شود یا صدای خش‌خش می‌آید

• بوی سوختگی از داخل گیرنده حس می‌شود

• بدنه دستگاه بیش از حد داغ می‌شود

در تمام این موارد، تعویض برد تغذیه AGENIZ-SGH12 مشکل را برطرف خواهد کرد.

چرا برد AGENIZ-SGH12 بهترین انتخاب است؟

در بازار، مدل‌های متفرقه‌ای از بردهای تغذیه وجود دارند که ممکن است از قطعات بی‌کیفیت ساخته شده باشند. استفاده از این بردها می‌تواند باعث خرابی مجدد گیرنده یا حتی سوختن کامل مدار شود.
برد تغذیه AGENIZ-SGH12 به دلیل استفاده از خازن‌های با تحمل دمای بالا، مقاومت‌های دقیق و ترانس با کیفیت، عملکردی پایدار و طولانی‌مدت دارد.

این مدل برای تعمیرکاران حرفه‌ای و فروشگاه‌های لوازم الکترونیکی نیز انتخاب ایده‌آلی است، زیرا در اغلب برندهای گیرنده دیجیتال قابل نصب است و به‌راحتی در بازار یافت می‌شود.
