⭐ خرید برد پاور بخور سرد مدل YK-021-AG | برد تغذیه 12 ولت مخصوص دستگاه بخور سرد با کیفیت درجه‌یک

برد پاور بخور سرد مدل YK-021-AG یکی از مهم‌ترین قطعات یک دستگاه بخور سرد است؛ زیرا تمامی ولتاژهای لازم برای عملکرد صحیح دستگاه را تأمین می‌کند. اگر بخور شما ناگهان روشن نمی‌شود، فقط چراغ چشمک می‌زند، فن از کار افتاده یا دستگاه پس از چند ثانیه خاموش می‌شود، به احتمال زیاد مشکل از برد تغذیه یا پاور دستگاه است.
این مدل از برد، مخصوص بسیاری از بخورهای سرد 12 ولت در بازار است و به دلیل طراحی استاندارد، قابلیت جایگزینی در انواع مدل‌های چینی و ایرانی را دارد.

این محصول با ترانس YK-055B و طراحی استانداردی که دارد، ولتاژ شهری 220 ولت را به 12 ولت DC کاملاً پایدار تبدیل می‌کند تا بخش‌های مختلف بخور مثل برد کنترل، فن، چراغ LED، سنسور سطح آب و درایور پیزو بدون نوسان کار کنند.

🔧 برد پاور YK-021-AG چیست و چه نقشی در دستگاه بخور دارد؟

در دستگاه‌های بخور سرد، برق مستقیماً وارد برد پاور می‌شود. این برد با استفاده از مجموعه‌ای از قطعات شامل ترانس، خازن‌ها، دیودها، رگولاتور و فیوز، وظیفه تبدیل برق 220 ولت AC به 12 ولت DC را دارد. سپس این برق به بخش‌های مختلف ارسال می‌شود:

• برد کنترل اصلی دستگاه

• مبدل التراسونیک (درایور پیزو)

• فن گردش هوا

• لامپ‌های LED

• سیستم هشدار کمبود آب و سنسور قطع اتوماتیک

وقتی پاور خراب می‌شود، هیچ یک از این بخش‌ها نمی‌توانند کار کنند. به همین دلیل، پاور مهم‌ترین قطعه تعمیراتی در بخورهای سرد محسوب می‌شود.

🚫 نشانه‌های خرابی برد پاور بخور سرد

اگر یکی از موارد زیر را تجربه می‌کنید، احتمالاً این برد آسیب دیده است:

🔸 دستگاه اصلاً روشن نمی‌شود

معمولاً به‌دلیل سوختن فیوز یا ترانس YK-055B اتفاق می‌افتد.

🔸 دستگاه فقط چراغ می‌زند و بلافاصله خاموش می‌شود

نشان‌دهنده ناپایداری ولتاژ خروجی پاور است.

🔸 بخار تولید نمی‌شود، اما چراغ و فن سالم است

در این حالت پاور نمی‌تواند برق کافی را به درایور پیزو منتقل کند.

🔸 بوی سوختگی، تغییر رنگ برد یا بادکردگی خازن‌ها

نشانه خرابی قطعات بخش رگولاسیون پاور است.

🔸 فن روشن نمی‌شود

اگر خروجی 12 ولت ضعیف شده باشد، فن عملکرد صحیح ندارد.

تمام این نشانه‌ها به‌طور مستقیم به عملکرد پاور مربوط می‌شوند و معمولاً تعمیر برد به‌صرفه نیست؛ باید نشیمن جایگزین شود.

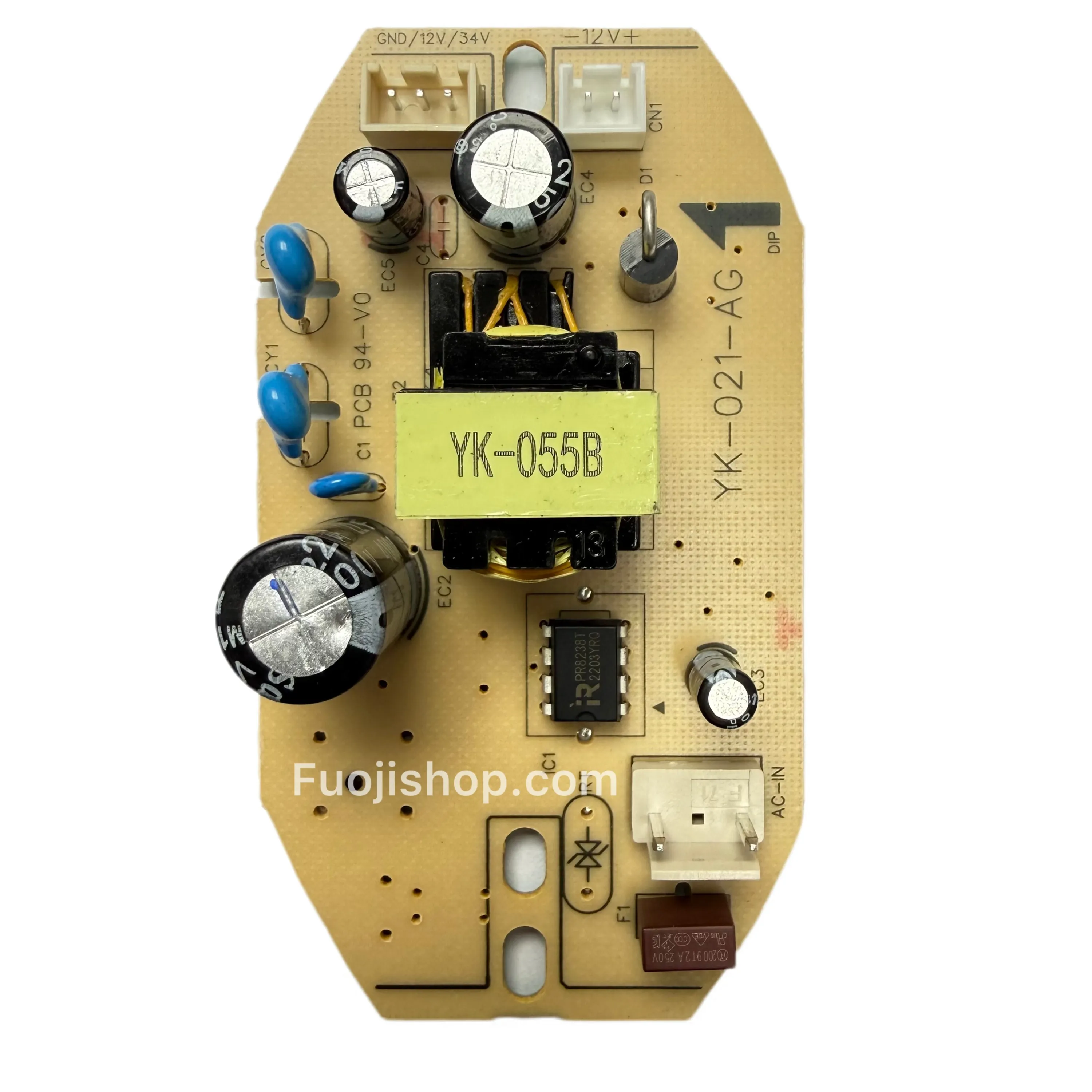

⚙️ مشخصات کامل برد پاور بخور سرد مدل YK-021-AG

این برد مخصوص دستگاه‌هایی است که خروجی تغذیه آنها 12 ولت است.

🔸 مشخصات فنی

• مدل برد: YK-021-AG

• ترانس: YK-055B

• ورودی: AC 220V

• خروجی: DC 12V تثبیت‌شده

• دارای فیوز محافظ F1

• دارای مدار یکسو‌سازی و تثبیت ولتاژ

• دارای خازن‌های با ظرفیت بالا برای جلوگیری از نویز

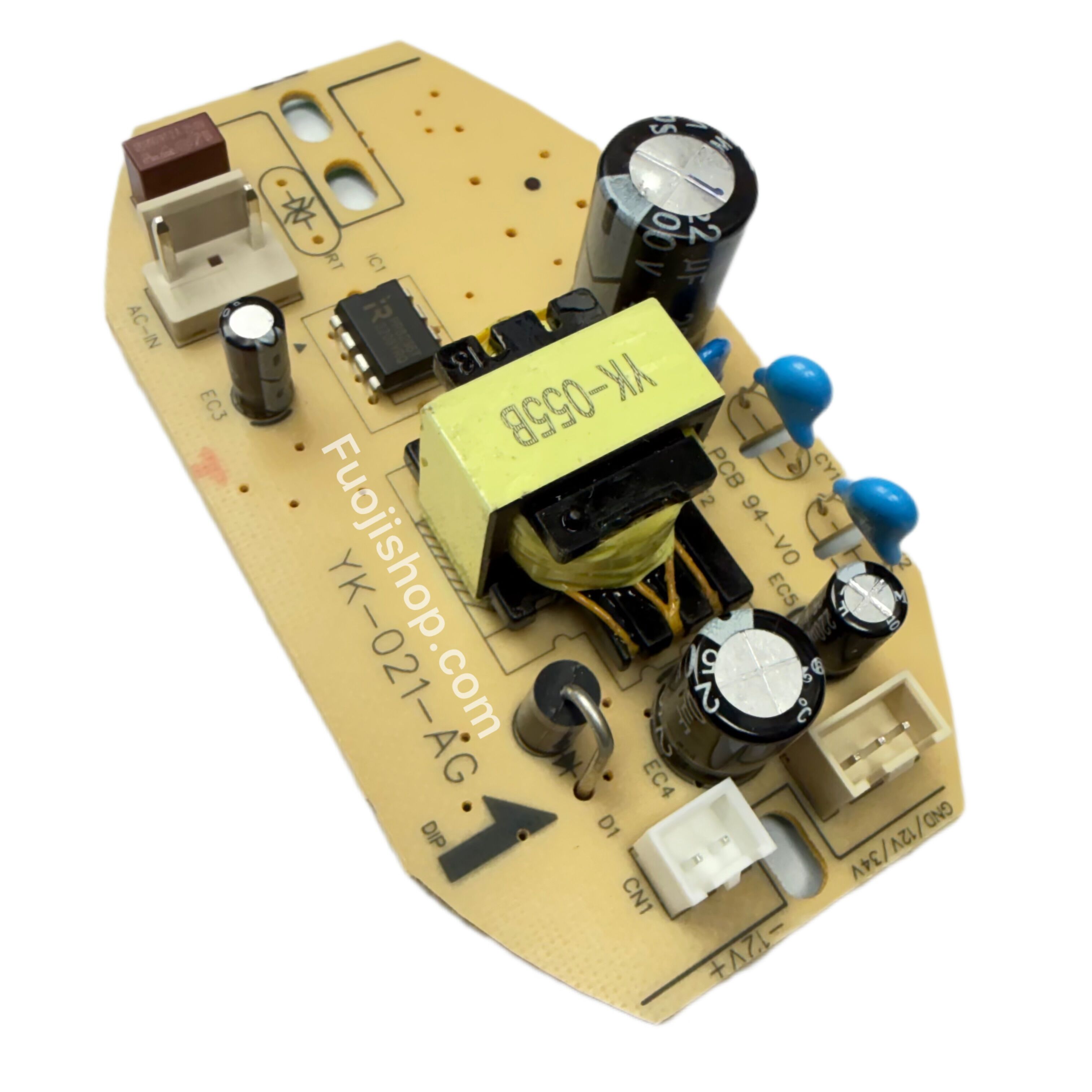

🔸 کانکتورها و سوکت‌های روی برد

• AC-IN: ورودی برق شهری

• CN1 – خروجی 12V+ و GND

• سوکت‌های تقویتی برای اتصال فن و برد کنترل

وجود سوکت‌های استاندارد باعث می‌شود این برد روی مدل‌های مختلف بخور بخوبی قابل نصب باشد.

بررسی تخصصی

🌬️ این برد روی چه دستگاه‌هایی نصب می‌شود؟

برد پاور YK-021-AG به‌صورت گسترده روی موارد زیر استفاده می‌شود:

• بخورهای سرد رومیزی 12 ولت

• بخورهای مخزن‌دار بزرگ

• بخورهای چراغ‌خواب‌دار

• دستگاه‌های بخور سرد مجهز به فن

• دستگاه‌های رطوبت‌ساز خانگی برندهای متفرقه

به دلیل طراحی متداول و سوکت‌های یکسان، یکی از پرفروش‌ترین و کاربردی‌ترین بردهای یدکی بخور است.

🔥 مزایای برد پاور بخور سرد YK-021-AG

• خروجی کاملاً پایدار 12 ولت

• عمر بالا و کیفیت ساخت مناسب

• طراحی استاندارد و سازگار با مدل‌های مختلف

• مقاوم در برابر نوسانات برق

• نصب آسان بدون نیاز به لحیم‌کاری زیاد

• مناسب برای تعمیر سریع بخورهای خراب

• جایگزین بی‌دردسر بردهای فابریک انواع بخور

🛠️ دلایل رایج خرابی این برد

• نوسان شدید برق شهری

• ورود رطوبت و بخار به داخل پاور

• اتصال کوتاه فن یا LED و کشیده شدن جریان بالا

• خرابی برد پیزو و وارد کردن فشار به بخش تغذیه

• بادکردگی خازن‌ها به‌دلیل عمر بالا

اگر دستگاه شما چند سال کار کرده یا همراه با نویز و چشمک‌زدن چراغ‌ها کار می‌کند، تعویض پاور بهترین و کم‌هزینه‌ترین راه است.

🧩 راهنمای نصب و اتصال برد YK-021-AG

اتصال این برد بسیار ساده است:

1. ورودی برق

سوکت AC-IN را مستقیماً به سیم ورودی برق دستگاه متصل کنید.

2. خروجی 12 ولت

از سوکت CN1 برای تغذیه برد اصلی و فن استفاده کنید.

• سیم 12V+

• سیم GND

3. تست نهایی

پس از نصب برد، ابتدا بدون آب و بدون نصب پیزو دستگاه را روشن نکنید.
پس از مونتاژ کامل، دستگاه را تست کنید.
