راهنمای جامع و کامل کنترلر شارژ خورشیدی SUOER مدل ST-S1230 (12/24 ولت 30 آمپر)

پیشگفتار

در دنیای امروز که انرژی‌های تجدیدپذیر نقشی کلیدی در تأمین برق پایدار ایفا می‌کنند، سیستم‌های خورشیدی خانگی، صنعتی و سیار نیازمند تجهیزاتی هوشمند برای مدیریت بهینه انرژی هستند. یکی از مهم‌ترین اجزای هر نیروگاه خورشیدی خارج از شبکه (Off-Grid)، کنترلر شارژ خورشیدی است که وظیفه تنظیم ولتاژ و جریان ورودی از پنل به باتری را بر عهده دارد و از باتری در برابر شارژ بیش از حد، تخلیه عمیق و اتصال کوتاه محافظت می‌کند. کنترلر SUOER مدل ST-S1230 از سری ST-S شرکت سوئر، یک دستگاه پیشرفته با قابلیت تشخیص خودکار ولتاژ 12 یا 24 ولت و جریان نامی 30 آمپر است که برای انواع باتری‌های سرب-اسید، لیتیوم‌یون و لیتیوم آهن فسفات (LiFePO4) طراحی شده است. در این مقاله، به بررسی دقیق مشخصات فنی، نحوه تنظیمات، کاربردها، روش نصب، عیب‌یابی و نکات مهم این محصول می‌پردازیم.

مشخصات فنی کامل (Technical Specifications)

توجه: توان ذکر شده برای پنل خورشیدی حداکثر مقدار مجاز است و توصیه می‌شود برای اطمینان از عملکرد پایدار، حداکثر 80% این مقدار (یعنی حدود 290 وات در 12 ولت و 580 وات در 24 ولت) رعایت شود.

توضیح دقیق تنظیمات باتری (Battery Selection Codes)

این کنترلر دارای سه پروفایل اصلی شارژ است که با کدهای B01، B02 و B03 روی صفحه نمایش نشان داده می‌شوند. انتخاب صحیح نوع باتری برای افزایش طول عمر باتری و جلوگیری از خطرات ناشی از شارژ نادرست ضروری است.

کد B01 – باتری سرب-اسید 12 ولت (Lead-Acid)

• ولتاژ فلوت (Float): 13.7 ولت (در 12 ولت) / 27.4 ولت (در 24 ولت)

• ولتاژ بوست (Boost): 14.3 ولت / 28.6 ولت

• ولتاژ قطع تخلیه (LVD): 10.7 ولت / 21.4 ولت

• مناسب برای: باتری‌های اسیدی خودرو، یوپی‌اس، باتری‌های ژل و AGM

• نکته: این تنظیم برای اکثر باتری‌های سرب-اسید متداول بهینه است.

کد B02 – باتری لیتیوم‌یون 3 سلولی (Lithium-ion 3S)

• ولتاژ اسمی: 11.1 ولت (3 × 3.7 ولت)

• ولتاژ شارژ کامل: 12.6 ولت / 25.2 ولت

• ولتاژ قطع تخلیه: 9.0 ولت / 18.0 ولت (برای محافظت از سلول‌ها)

• مناسب برای: باتری‌های لیتیوم‌یون با 3 سلول سری (مانند برخی پاوربانک‌های صنعتی و سیستم‌های خورشیدی کوچک)

کد B03 – باتری لیتیوم آهن فسفات 4 سلولی (LiFePO4 4S)

• ولتاژ اسمی: 12.8 ولت (4 × 3.2 ولت)

• ولتاژ شارژ (Bulk/Constant): 14.6 ولت / 29.2 ولت

• ولتاژ قطع تخلیه: 10.0 ولت / 20.0 ولت (قابل تنظیم با در نظر گرفتن BMS داخلی باتری)

• مناسب برای: باتری‌های LiFePO4 که ایمن‌ترین و بادوام‌ترین نوع باتری لیتیومی برای سیستم‌های خورشیدی هستند.

⚠️ هشدار: دفترچه راهنمای همراه محصول دارای یک خطای چاپی گسترده است که کدهای B04 تا B300 را به صورت تکراری و اشتباه ذکر کرده است. در عمل، این کنترلر تنها از B01 تا B03 پشتیبانی می‌کند و کدهای دیگر معنی ندارند. لطفاً از تنظیم کدهای غیر از B01~B03 خودداری کنید.

بررسی تخصصی

نحوه تنظیم نوع باتری (مراحل گام به گام)

1. مطمئن شوید کنترلر به باتری متصل است (بدون اتصال پنل خورشیدی).

2. صفحه نمایش روشن می‌شود و ولتاژ باتری را نشان می‌دهد.

3. دکمه "BATTERY SELECTION" (یا دکمه تنظیم روی دستگاه – بسته به مدل، ممکن است یک کلید فشاری کوچک روی برد باشد) را فشار داده و نگه دارید تا کد B01 چشمک بزند.

4. با فشارهای کوتاه، کد مورد نظر (B01, B02, B03) را انتخاب کنید.

5. چند ثانیه صبر کنید تا تنظیم ذخیره شود. سپس کنترلر دوباره ولتاژ را نشان می‌دهد.

توجه: در برخی نسخه‌ها، تنظیم باتری از طریق منوی داخلی با کلیدهای "Control" و "Voltage" انجام می‌شود. لطفاً دفترچه مختصر همراه را بررسی کنید.

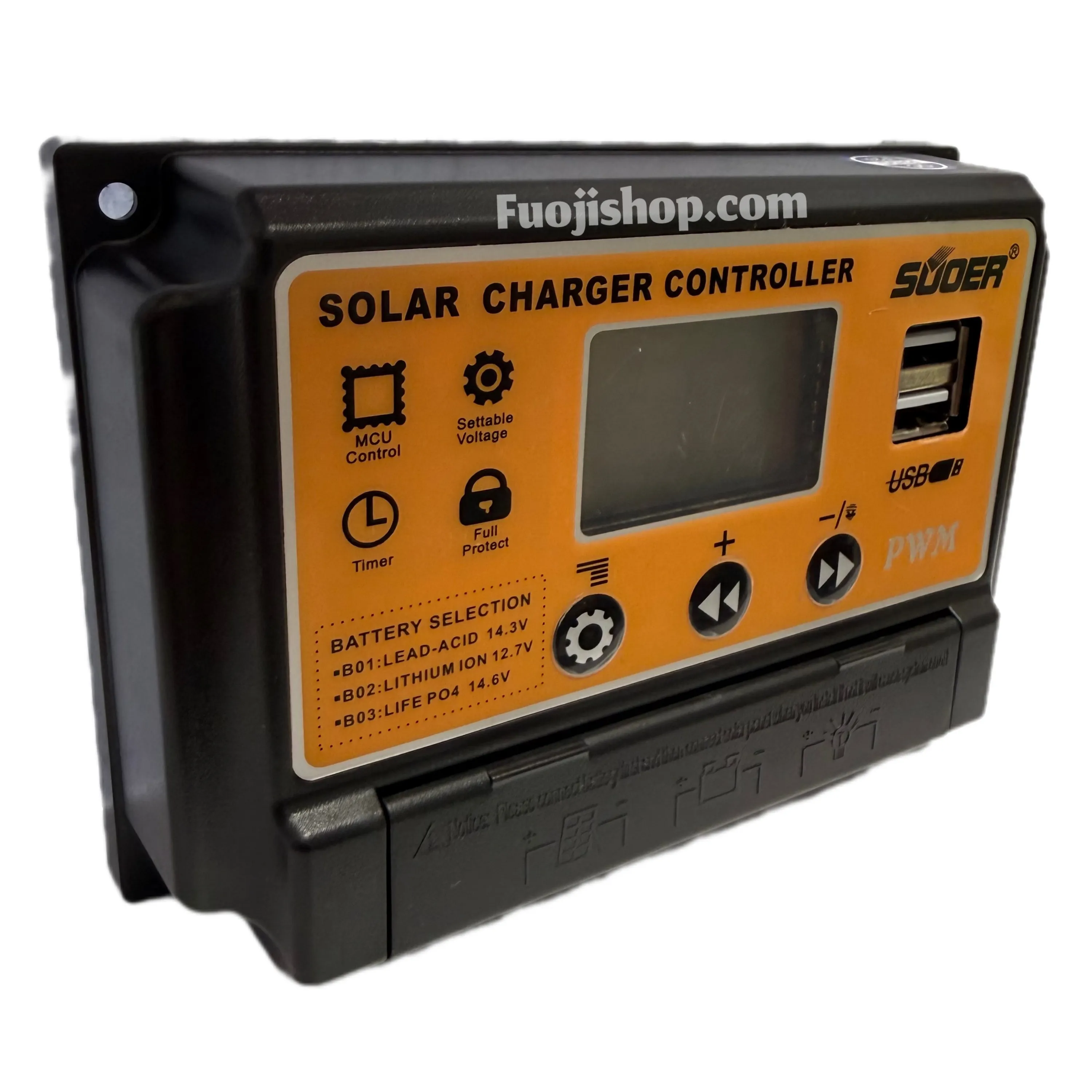

اجزای کنترلر و شرح عملکرد کلیدها و پایانه‌ها

1. صفحه نمایش (LCD یا LED)

اطلاعات زیر را نشان می‌دهد:

• ولتاژ باتری (مثلاً 12.6V)

• جریان شارژ (A)

• جریان تخلیه (A) – برای بارهای متصل

• کد نوع باتری (B01~B03)

• وضعیت خطا (در صورت وجود)

2. دکمه‌های کنترلی (از روی تصویر IMG_6939)

• Timer: تنظیم تایمر خاموش/روشن شدن خودکار خروجی بار (مثلاً برای چراغ‌های خیابانی خورشیدی). معمولاً بین 1 تا 12 ساعت قابل تنظیم است.

• Full: احتمالاً کلید روشن/خاموش دستی خروجی بار (ON/OFF). با فشار دادن آن، بار مستقیماً متصل یا قطع می‌شود.

• Control: کلید انتخاب حالت کنترل خودکار (بر اساس نور یا زمان) یا دستی.

• Voltage: نمایش ولتاژ لحظه‌ای سیستم و همچنین برای جابجایی بین ولتاژ پنل، باتری و خروجی.

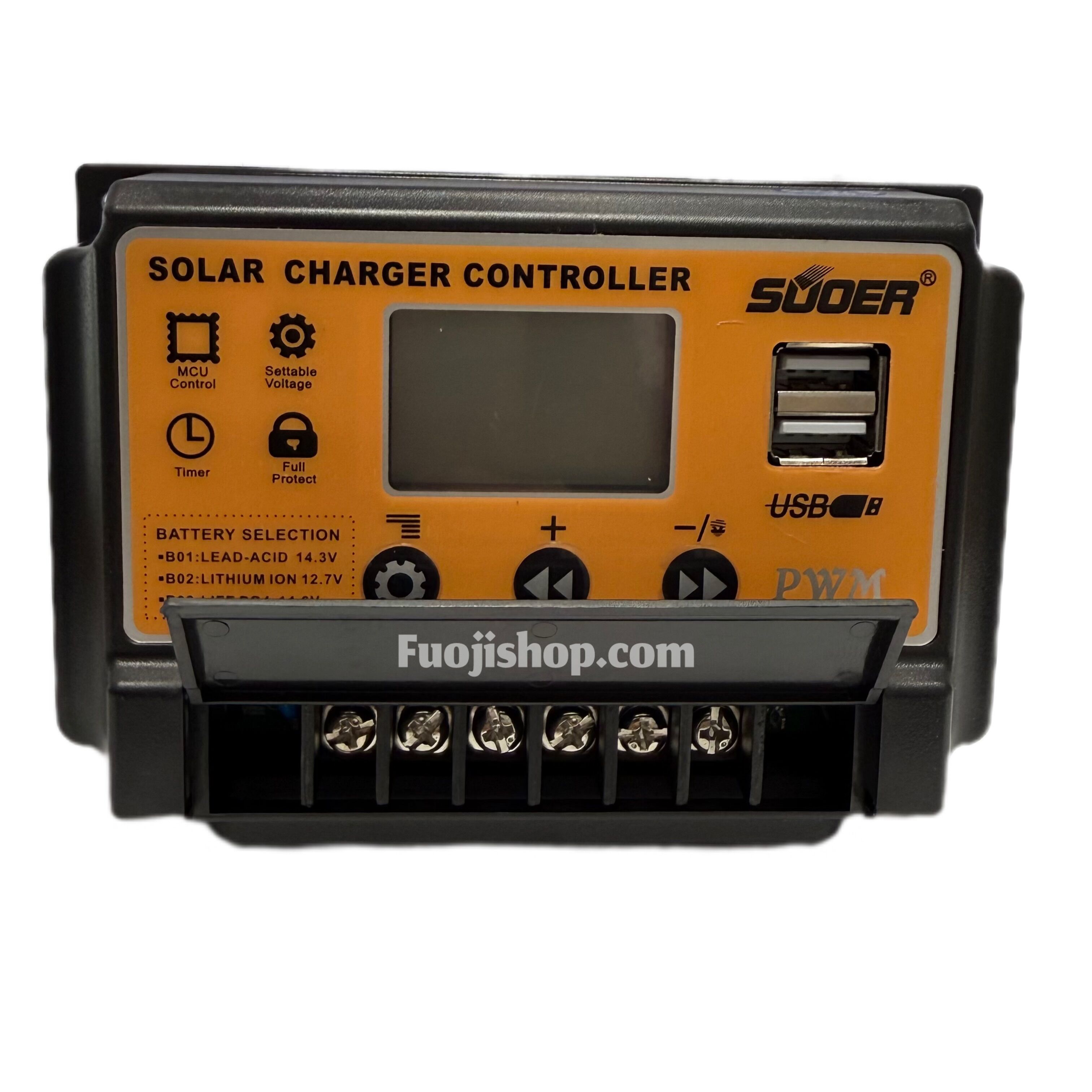

3. پایانه‌های اتصال (Terminals)

• Solar Panel + / – : ورودی از پنل خورشیدی (حداکثر 50 ولت DC)

• Battery + / – : اتصال به باتری (حتماً ابتدا باتری را وصل کنید)

• Load + / – : خروجی برای بارهای DC (چراغ، پمپ، فن، دوربین مداربسته و ...)

• پورت USB دوگانه: خروجی 5 ولت 1 و 2 آمپر برای شارژ گوشی، تبلت، چراغ‌های USB و غیره

4. سوئیچ کناری (SIDE)

روی بدنه یک سوئیچ کوچک با حرف "R" دیده می‌شود. این سوئیچ احتمالاً برای ریست کردن کنترلر یا فعال کردن محافظت اتصال کوتاه (S.C.F) کاربرد دارد. بسته به نسخه، ممکن است:

• حالت R=ON : محافظت اتصال کوتاه فعال (پیش‌فرض)

• حالت R=OFF : غیرفعال کردن موقت محافظت برای راه‌اندازی بارهای موتوری (که جریان راه‌اندازی بالایی دارند)

محافظت‌ها و ایمنی (Protection Features)

تنظیمات پیشرفته محافظت اتصال کوتاه (S.C.F)

برخی بارهای القایی مانند پمپ‌های DC، یخچال‌های کوچک یا موتورها در لحظه راه‌اندازی جریانی چند برابر جریان نامی می‌کشند که ممکن است کنترلر آن را اتصال کوتاه تشخیص داده و بار را قطع کند. در این حالت می‌توان با تغییر تنظیم S.C.F=OF (غیرفعال کردن موقت محافظت)، مشکل را حل کرد. مراحل:

1. کنترلر را از باتری جدا کنید.

2. سوئیچ کناری R را در حالت OFF قرار دهید (بسته به مدل، ممکن است نیاز به فشار دادن همزمان دکمه‌ها باشد).

3. دوباره باتری را وصل کنید. اکنون محافظت اتصال کوتاه غیرفعال است.

4. پس از راه‌اندازی بار، بهتر است دوباره محافظت را فعال کنید (R=ON).

کاربردهای عملی (Applications)

1. سیستم روشنایی خیابانی خورشیدی

با استفاده از تایمر داخلی، می‌توان چراغ‌های LED را طوری تنظیم کرد که از غروب تا نیمه شب روشن باشند و سپس خاموش شوند. همچنین قابلیت تشخیص نور (در صورت وجود سنسور) باعث می‌شود چراغ‌ها هنگام تاریکی خودکار روشن شوند.

2. تأمین برق ویلا و کابین دور از شبکه

یک پنل 300 واتی به همراه باتری 150 آمپر ساعتی و این کنترلر می‌تواند برق مورد نیاز چند لامپ LED، تلویزیون کوچک، شارژ گوشی و لپ‌تاپ را تأمین کند.

3. خودروهای کمپر و کاروان (RV)

با نصب یک پنل خورشیدی قابل حمل روی سقف کمپر و اتصال به کنترلر ST-S1230، می‌توان باتری کمکی را در طول سفر شارژ نگه داشت. خروجی USB 2A نیز برای شارژ مستقیم گوشی بسیار کاربردی است.

4. سیستم‌های پمپ آب خورشیدی

برای پمپ‌های DC کوچک (مثلاً 12 ولت 10 آمپر)، کنترلر علاوه بر مدیریت شارژ باتری، می‌تواند به طور مستقیم پمپ را تغذیه کند و در صورت پایین آمدن ولتاژ باتری، پمپ را خاموش کند تا از خشک شدن یا آسیب دیدن پمپ جلوگیری شود.

5. ایستگاه‌های مخابراتی و نظارت تصویری (CCTV) دورافتاده

دوربین‌های مداربسته خورشیدی که در نقاط بدون برق نصب می‌شوند، به یک کنترلر مطمئن نیاز دارند. ST-S1230 با قابلیت قطع خودکار بار در هنگام کمبود باتری، از خاموشی کامل سیستم جلوگیری کرده و عمر باتری را افزایش می‌دهد.

راهنمای نصب گام به گام (Installation Guide)

ابزار مورد نیاز: سیم‌های مسی مناسب (برای جریان 30 آمپر حداقل سطح مقطع 6 میلی‌متر مربع)، فیوز 30 آمپر، آچار، پیچگوشتی.

مراحل:

1. اتصال باتری (اولویت اول)

   • سیم قرمز (مثبت) را به ترمینال + باتری و سپس به ترمینال + کنترلر (Battery) وصل کنید.

   • سیم مشکی (منفی) را به ترمینال – باتری و سپس به ترمینال – کنترلر (Battery) وصل کنید.

   • در مسیر مثبت، یک فیوز 30 آمپر نزدیک باتری نصب کنید.

   • پس از اتصال، صفحه نمایش کنترلر باید روشن شود و ولتاژ باتری را نشان دهد.

2. تنظیم نوع باتری (طبق بخش قبل)

3. اتصال پنل خورشیدی

   • ابتدا پنل را از نور مستقیم خورشید بپوشانید یا کلید قطع را در حالت OFF قرار دهید.

   • سیم‌های پنل را به ترمینال Solar Panel (قطبیت صحیح رعایت شود) وصل کنید.

   • حالا پنل را در معرض نور قرار دهید. کنترلر شروع به شارژ می‌کند.

4. اتصال بارهای DC

   • سیم‌های خروجی بار (مثلاً چراغ 12 ولت) را به ترمینال Load وصل کنید.

   • اگر بار جریان بالایی می‌کشد (بیش از 20 آمپر)، حتماً از رله یا کنتاکتور کمکی استفاده کنید.

5. اتصال دستگاه‌های USB

   • مستقیماً کابل USB را به پورت دستگاه متصل کنید.

⚠️ نکات ایمنی:

• هرگز ترمینال‌ها را در حین کار لمس نکنید.

• از سیم‌های با سطح مقطع نامناسب استفاده نکنید (گرم شدن سیم خطر آتش‌سوزی دارد).

• کنترلر را در جای خشک، خنک و دور از گردوغبار نصب کنید.

عیب‌یابی (Troubleshooting)

سوالات متداول (FAQ)

1. آیا می‌توانم همزمان از باتری 12 ولت و پنل 24 ولت استفاده کنم؟
خیر. کنترلر به طور خودکار ولتاژ باتری را تشخیص می‌دهد (12 یا 24). ولتاژ پنل نباید از 50 ولت بیشتر شود، اما اگر باتری 12 ولت است، بهتر است ولتاژ مدار باز پنل (Voc) زیر 25 ولت باشد تا راندمان بهینه شود.

2. آیا این کنترلر برای باتری لیتیومی 24 ولت (8 سلول LiFePO4) کار می‌کند؟
بله. در حالت 24 ولت، کد B03 به طور خودکار ولتاژ شارژ 29.2 ولت (2 × 14.6) را اعمال می‌کند که برای باتری 8 سلولی LiFePO4 مناسب است.

3. چگونه بفهمم کنترلر در حال شارژ است؟
روی صفحه نمایش، علامتی مانند خورشید یا فلش و همچنین افزایش ولتاژ باتری را مشاهده خواهید کرد. همچنین جریان ورودی (A) نشان داده می‌شود.

4. آیا می‌توانم اینورتر را به خروجی Load وصل کنم؟
توصیه نمی‌شود مگر اینکه اینورتر توان بسیار پایینی داشته باشد (زیر 200 وات). اینورترها معمولاً جریان هجومی بالایی دارند. بهتر است اینورتر مستقیماً به باتری و از طریق یک فیوز مناسب متصل شود.

5. حداکثر فاصله بین کنترلر و باتری چقدر است؟
حداکثر 3 متر با سیم مسی 6 میلی‌متر مربع. فاصله بیشتر باعث افت ولتاژ و خطای تشخیص می‌شود.

مشخصات فنی کلیدی

جمع‌بندی نهایی

کنترلر شارژ خورشیدی SUOER ST-S1230 یک گزینه قدرتمند، مقرون‌به‌صرفه و همه‌کاره برای طیف گسترده‌ای از کاربردهای خورشیدی است. با پشتیبانی از ولتاژ 12 و 24 ولت، جریان 30 آمپر، تنظیمات تایمر، محافظت‌های پیشرفته و خروجی USB دوگانه، نیازهای کاربران خانگی، ویلایی، کمپر و حتی صنعتی سبک را پوشش می‌دهد. اگرچه دفترچه آن دارای اشکالات چاپی است، اما عملکرد واقعی دستگاه پایدار و قابل اعتماد است. با رعایت اصول نصب و انتخاب صحیح نوع باتری، می‌توانید سال‌ها از این دستگاه بهره‌مند شوید.
