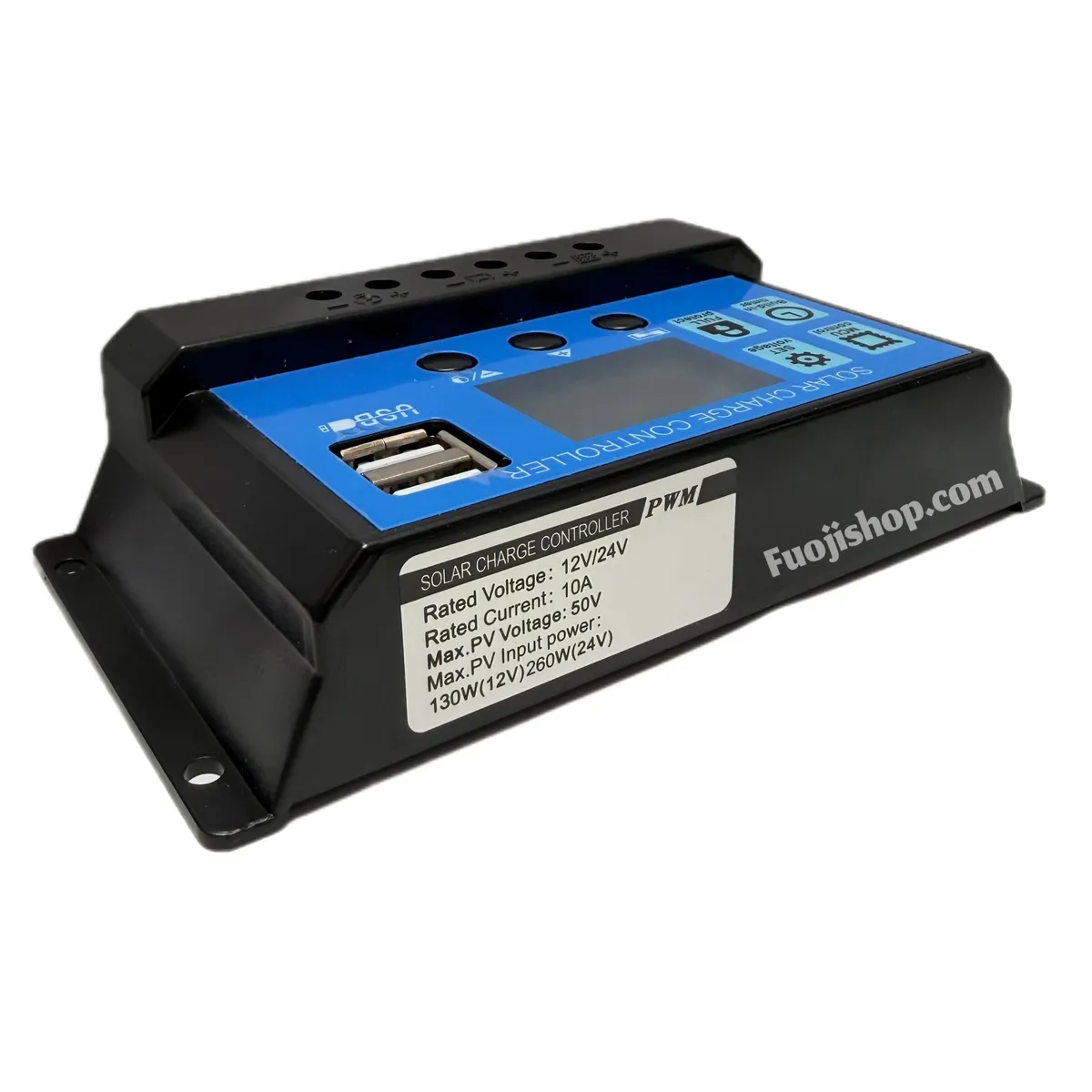

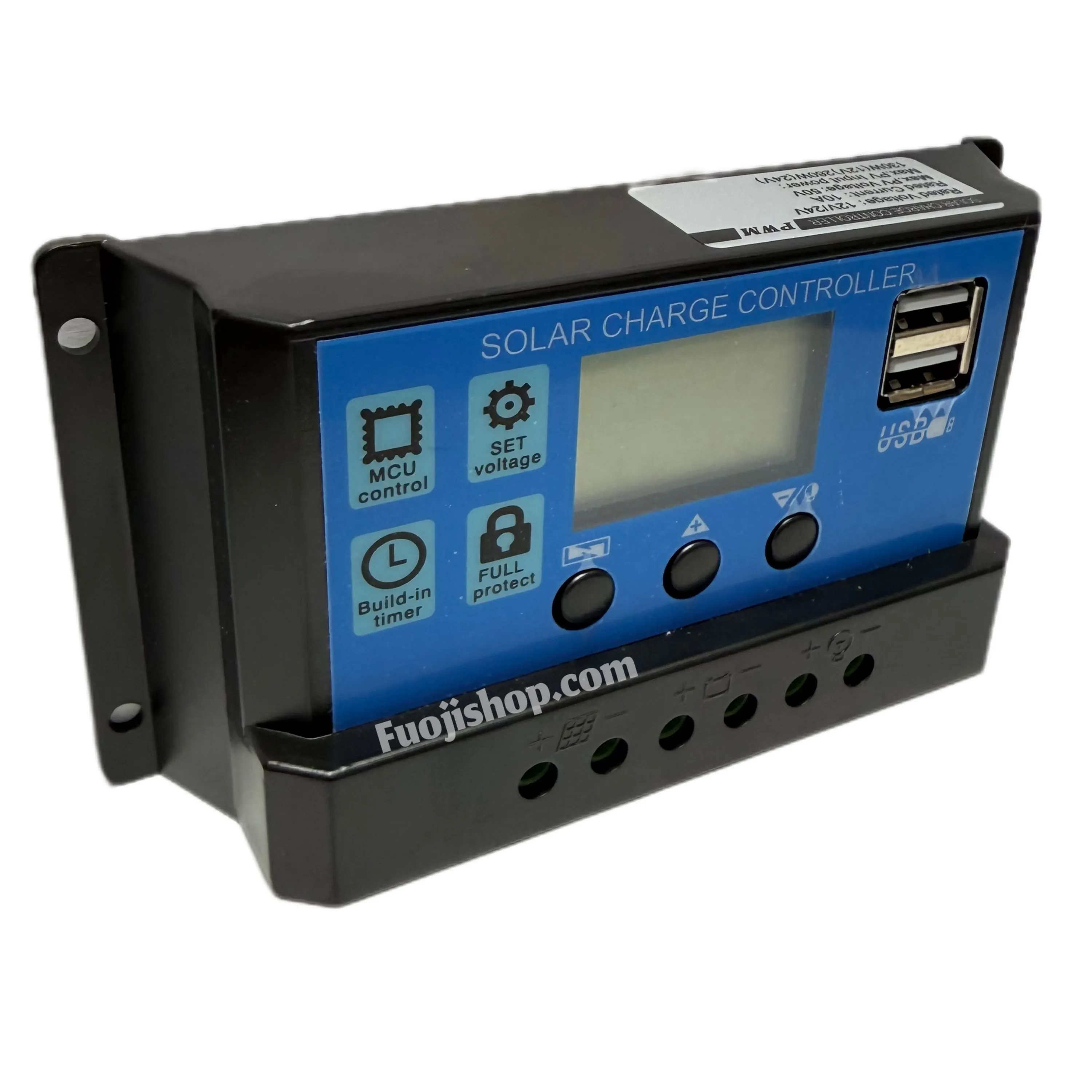

کنترل شارژ خورشیدی مدل SP666 – نوع PWM، جریان 10 آمپر، صفحه نمایش LCD

معرفی محصول: مغز متفکر سیستم خورشیدی شما

اگر به دنبال راه‌اندازی یک سیستم انرژی خورشیدی کارآمد برای باغ، ویلا، کمپینگ، خودروی کاروان یا حتی یک منبع تغذیه اضطراری خانگی هستید، یکی از حیاتی‌ترین اجزای این سیستم، کنترلر شارژ خورشیدی است. محصول امروز ما، کنترل شارژ خورشیدی SP666 با فناوری پیشرفته PWM و جریان نامی 10 آمپر، گزینه‌ای ایده‌آل برای پروژه‌های کوچک و متوسط خورشیدی محسوب می‌شود.

این کنترلر هوشمند با بهره‌گیری از الگوریتم‌های دقیق شارژ، عمر باتری‌های شما را افزایش داده و از آسیب دیدن آن‌ها در اثر شارژ بیش از حد یا دشارژ عمیق جلوگیری می‌کند. در ادامه به بررسی کامل، مشخصات فنی، مزایا و نحوه استفاده از این محصول می‌پردازیم.

مشخصات فنی کلیدی کنترلر خورشیدی SP666

بررسی تخصصی

PWM چیست و چرا برای سیستم شما ضروری است؟

کنترلرهای PWM یا مدولاسیون پهنای پالس، نسل استاندارد و بسیار قابل اعتمادی از کنترلرها هستند. عملکرد آن‌ها به این صورت است که ولتاژ پنل خورشیدی را به سطح ولتاژ مناسب باتری کاهش می‌دهند. به زبان ساده، وقتی باتری شما تقریباً پر است، کنترلر به صورت پالس‌های کوتاه و سریع، جریان را قطع و وصل می‌کند تا باتری را در حالت شارژ اشباع (Float) نگه دارد بدون اینکه به آن فشار بیاورد.

مزایای فناوری PWM در مدل SP666:

• سادگی و قابلیت اطمینان بالا: مدارهای ساده‌تر، خرابی کمتر.

• افزایش عمر باتری: جلوگیری از گرم شدن و گاز دادن باتری.

• هزینه مقرون‌به‌صرفه: نسبت به کنترلرهای MPPT قیمت مناسب‌تری دارد.

• مناسب برای توان‌های پایین و متوسط: دقیقاً در محدوده 130 تا 260 وات عملکرد عالی دارد.

عملکردهای اصلی و قابلیت‌های هوشمندانه SP666

1. تشخیص خودکار ولتاژ سیستم (12V/24V)

یکی از قوی‌ترین ویژگی‌های این محصول، قابلیت Auto-detect یا تشخیص خودکار ولتاژ باتری است. کافی است ابتدا باتری را به کنترلر وصل کنید، دستگاه به طور هوشمند تشخیص می‌دهد که باتری 12 ولت است یا 24 ولت و تنظیمات شارژ را بر اساس آن اعمال می‌کند. این ویژگی از اشتباهات خطرناک انسانی جلوگیری می‌کند.

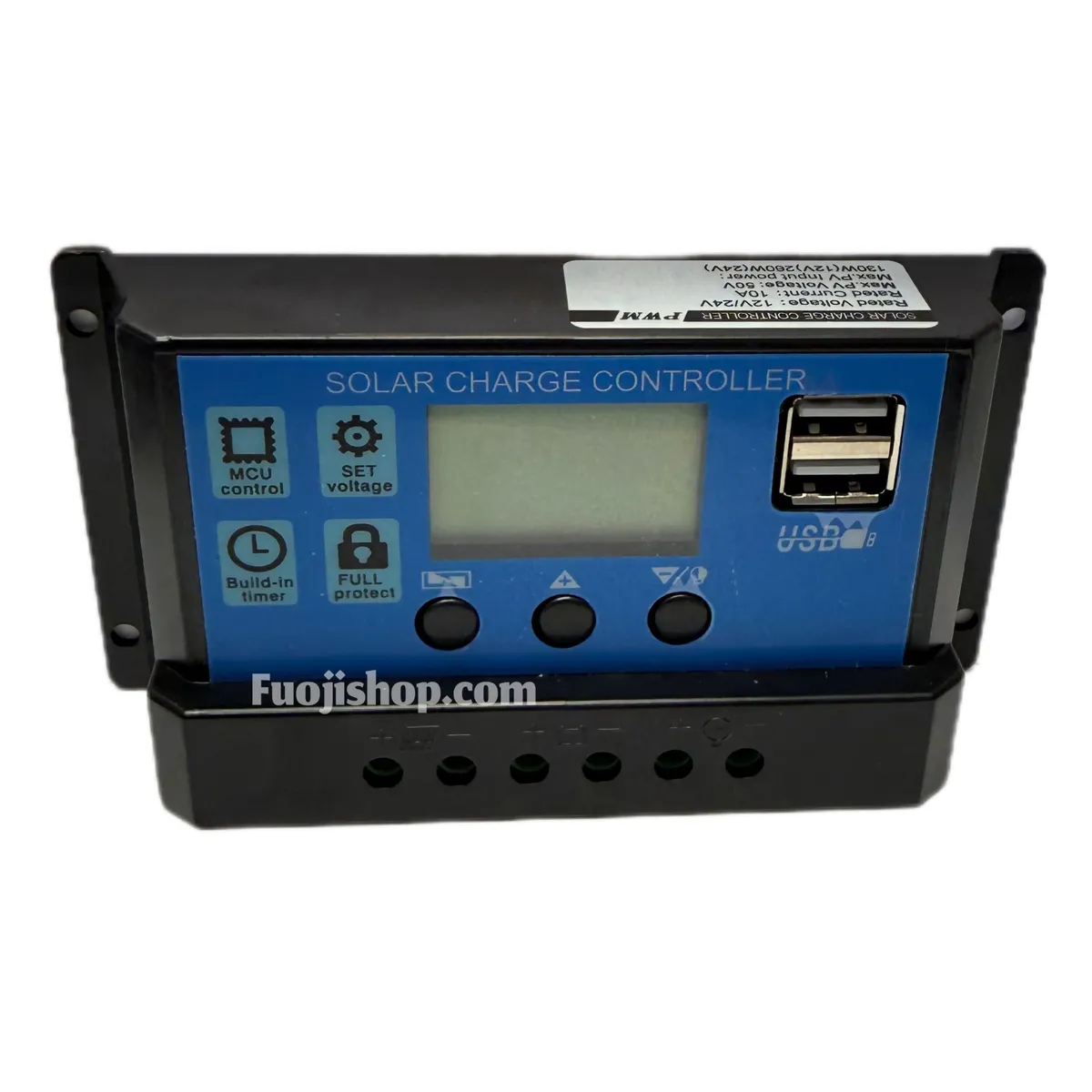

2. صفحه نمایش LCD با قابلیت مانیتورینگ لحظه‌ای

صفحه نمایش بزرگ و خوانای LCD به شما اجازه می‌دهد در یک نگاه، وضعیت سیستم را بررسی کنید:

• ولتاژ باتری: از سلامت شارژ باتری مطلع شوید.

• جریان شارژ (آمپر): ببینید پنل خورشیدی در حال حاضر چه مقدار جریان به باتری می‌دهد.

• توان تولیدی لحظه‌ای: میزان وات دریافتی از خورشید.

• وضعیت شارژ: نمایشگر نمادین از حالت شارژ (Bulk, Boost, Float).

3. محافظت‌های چندگانه (حافظ جان سیستم)

این کنترلر مانند یک نگهبان هوشمند عمل می‌کند و از سیستم شما در برابر خطرات زیر محافظت می‌نماید:

• محافظت در برابر اتصال معکوس باتری (در صورت اشتباه بستن قطب‌ها، کنترلر آسیب نمی‌بیند).

• محافظت در برابر اتصال معکوس پنل خورشیدی.

• محافظت در برابر اضافه ولتاژ باتری و پنل.

• محافظت در برابر اضافه جریان و اتصال کوتاه خروجی.

• محافظت در برابر دشارژ عمیق باتری (قطع خودکار مصرف‌کننده‌ها زمانی که باتری خالی می‌شود).

• محافظت در برابر دمای بالا (در صورت گرم شدن بیش از حد، شارژ را متوقف می‌کند).

4. الگوریتم شارژ سه مرحله‌ای هوشمند

برای افزایش حداکثری عمر باتری‌های سربی–اسیدی (ژل، AGM، اسیدی مایع)، کنترلر SP666 از الگوریتم شارژ 3 مرحله‌ای استفاده می‌کند:

1. شارژ حداکثری (Bulk): تا زمانی که ولتاژ به سطح معینی برسد، حداکثر جریان ممکن به باتری داده می‌شود.

2. شارژ جذبی (Boost): ولتاژ ثابت نگه داشته می‌شود تا جریان به آرامی کاهش یابد و باتری 100٪ پر شود.

3. شارژ شناور (Float): ولتاژ به سطح ایمن کاهش می‌یابد تا باتری بدون آسیب، شارژ نگه داشته شود.

نحوه نصب و راه‌اندازی گام به گام (مهم)

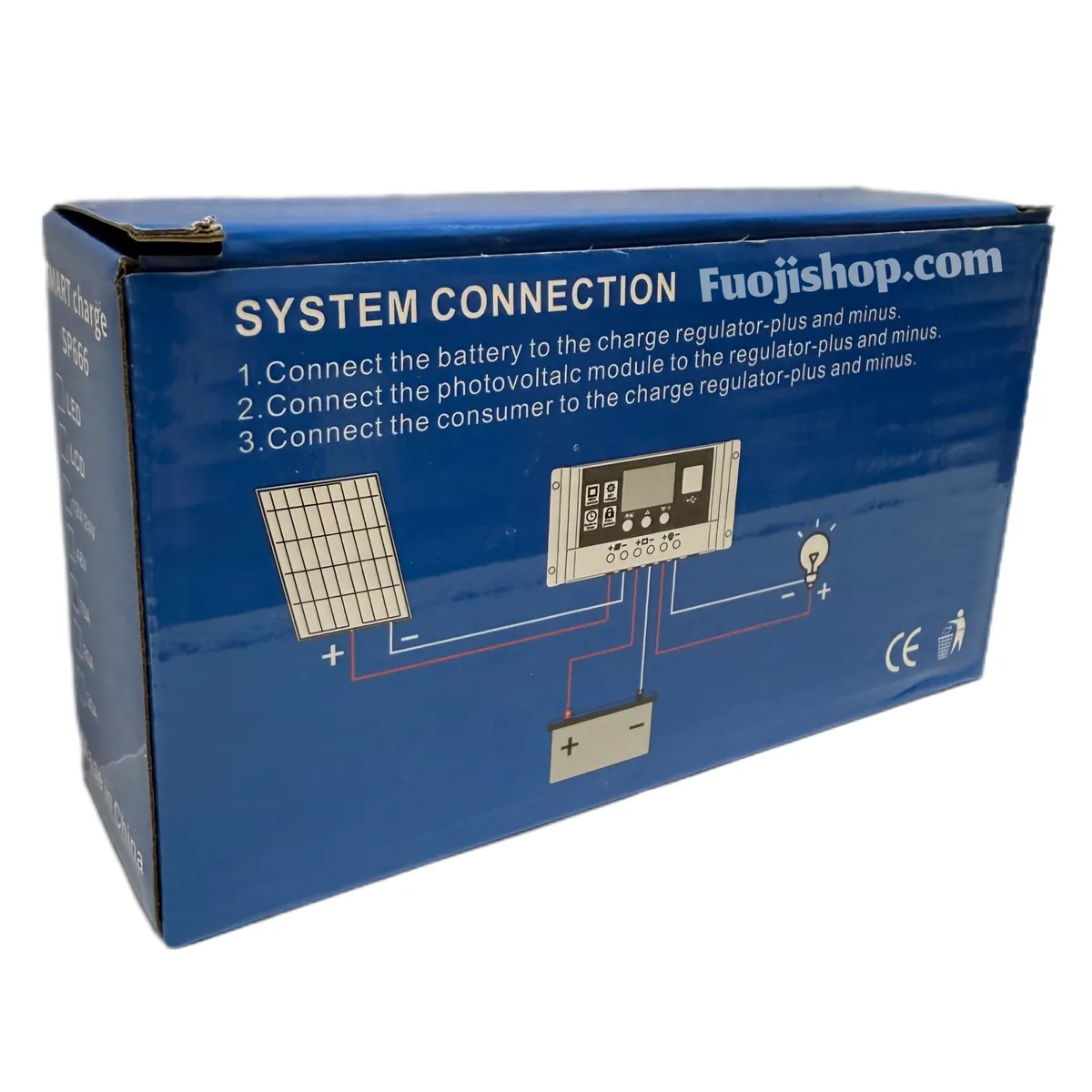

طبق دفترچه راهنمای تصویر اول، رعایت ترتیب اتصالات بسیار حیاتی است. لطفاً دقیقاً به این ترتیب عمل کنید:

مرحله اول – اتصال باتری:
ابتدا سیم‌های مثبت و منفی باتری را به ترمینال‌های مربوطه روی کنترلر ببندید (Battery + / Battery -). کنترلر بلافاصله با دیدن ولتاژ باتری، روشن می‌شود و نوع سیستم (12 یا 24 ولت) را تشخیص می‌دهد.

مرحله دوم – اتصال پنل خورشیدی:
پنل خورشیدی را به ترمینال‌های Solar + / Solar - متصل کنید. دقت کنید که ولتاژ مدار باز پنل شما از 50 ولت بیشتر نباشد.

مرحله سوم – اتصال مصرف‌کننده (بار):
لامپ‌ها، فن‌ها یا سایر دستگاه‌های DC را به ترمینال‌های Load + / Load - وصل کنید. کنترلر از طریق خروجی بار، از تخلیه بیش از حد باتری جلوگیری می‌کند.

توجه امنیتی بسیار مهم: هرگز پنل خورشیدی را بدون اتصال باتری به کنترلر وصل نکنید. این کار ممکن است به کنترلر آسیب بزند زیرا باتری به عنوان یک تثبیت‌کننده ولتاژ عمل می‌کند.

کاربردهای عملی کنترلر SP666 10A

با توجه به حداکثر توان 130 وات (در سیستم 12 ولت)، این کنترلر برای چه پروژه‌هایی مناسب است؟

1. روشنایی خورشیدی ویلا و باغ: کنترل 2 تا 4 عدد لامپ ال‌ایی دی‌سی 12 ولتی به همراه پنل 100 تا 130 وات.

2. سیستم پمپ آب خورشیدی کوچک: برای آبنماها یا آبیاری قطره‌ای با پمپ‌های کوچک DC.

3. کمپینگ و کاروان: شارژ باتری کمپینگ برای روشنایی، شارژ لپ‌تاپ و گوشی.

4. دوربین مداربسته خورشیدی: تامین برق 24 ساعته دوربین‌های تحت شبکه در مناطق بدون برق.

5. سیستم تهویه خورشیدی: به همراه پنل خورشیدی برای راه‌اندازی فن‌های سیرکولاتور در گلخانه‌ها یا مرغداری‌های کوچک.

مقایسه با سایر کنترلرها: چرا SP666 را انتخاب کنیم؟

• در مقابل کنترلرهای ارزان بدون LCD: SP666 به شما اطلاعات لحظه‌ای از ولتاژ و جریان می‌دهد. آن مدل‌ها فقط چند چراغ LED دارند و شما از وضعیت واقعی باتری بی‌خبرید.

• در مقابل کنترلرهای سری MPPT: اگر سیستم شما توانی کمتر از 300 وات دارد، تفاوت راندمان MPPT بسیار ناچیز است در حالی که قیمت آن دو تا سه برابر است. SP666 از نظر اقتصادی به صرفه‌ترین گزینه است.

• کیفیت ساخت: برد کنترلر SP666 دارای محافظت در برابر رطوبت و گرد و غبار نسبی است و ترمینال‌های فنری محکمی دارد که از شل شدن سیم جلوگیری می‌کند.

هشدارها و نکات فنی مهم قبل از خرید

1. حداکثر ولتاژ پنل: مطمئن شوید پنل خورشیدی شما حداکثر ولتاژ مدار باز (Voc) کمتر از 50 ولت دارد. برای پنل‌های 12 ولت معمولی (با Voc حدود 22 ولت) کاملاً ایمن است.

2. توان پنل: برای سیستم 12 ولت، از پنلی با توان حداکثر 130 وات استفاده کنید. بستن پنل 200 وات به این کنترلر در سیستم 12 ولت باعث سوختن آن می‌شود.

3. نوع باتری: این کنترلر برای باتری‌های سربی–اسیدی (اسیدی، ژل، AGM) طراحی شده است. برای باتری‌های لیتیومی (LiFePO4) باید تنظیمات خاصی (در صورت وجود) بررسی شود – معمولاً مدل پایه PWM فاقد تنظیم ولتاژ لیتیوم است، پس از خرید باتری لیتیومی مطمئن شوید.

4. دمای محیط: کنترلر را در محلی با تهویه مناسب و دور از نور مستقیم خورشید و منابع حرارتی نصب کنید.

جمع‌بندی و نتیجه‌گیری نهایی

اگر به دنبال یک کنترل شارژ خورشیدی PWM با کیفیت، نمایشگر LCD شفاف، جریان 10 آمپر و قابلیت اطمینان بالا برای پروژه‌های کوچک و متوسط خود هستید، مدل SP666 یک انتخاب هوشمندانه و اقتصادی است.

این محصول تعادل کامل بین قیمت و عملکرد را برقرار می‌کند. با خرید این کنترلر، خیال شما از بابت سلامت باتری‌هایتان راحت خواهد بود و می‌توانید بیشینه انرژی دریافتی از پنل خورشیدی خود را ذخیره کنید. صفحه نمایش LCD نیز پایش سیستم را بسیار لذت‌بخش و حرفه‌ای می‌کند.
