ساختار مکانیکی و جای باتری

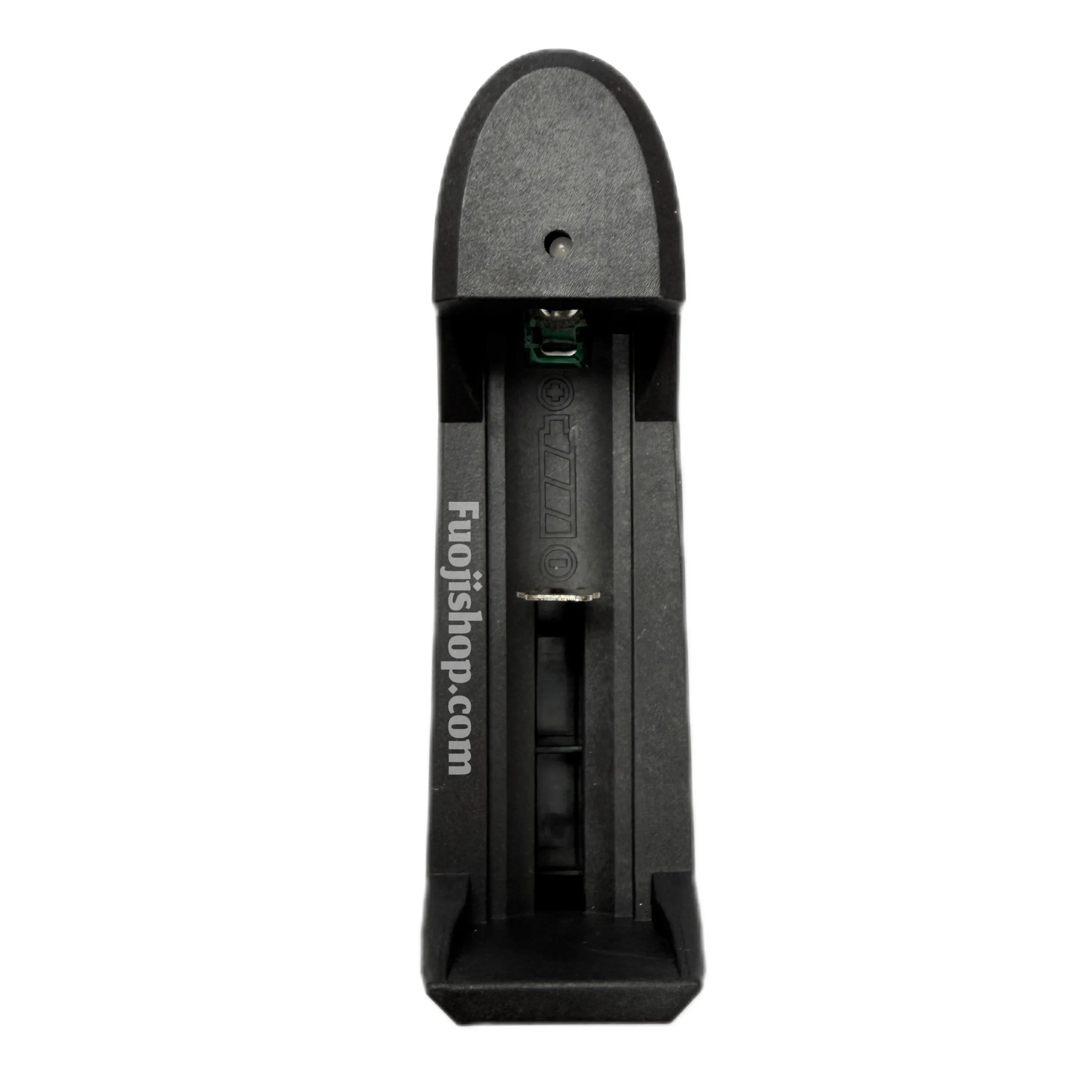

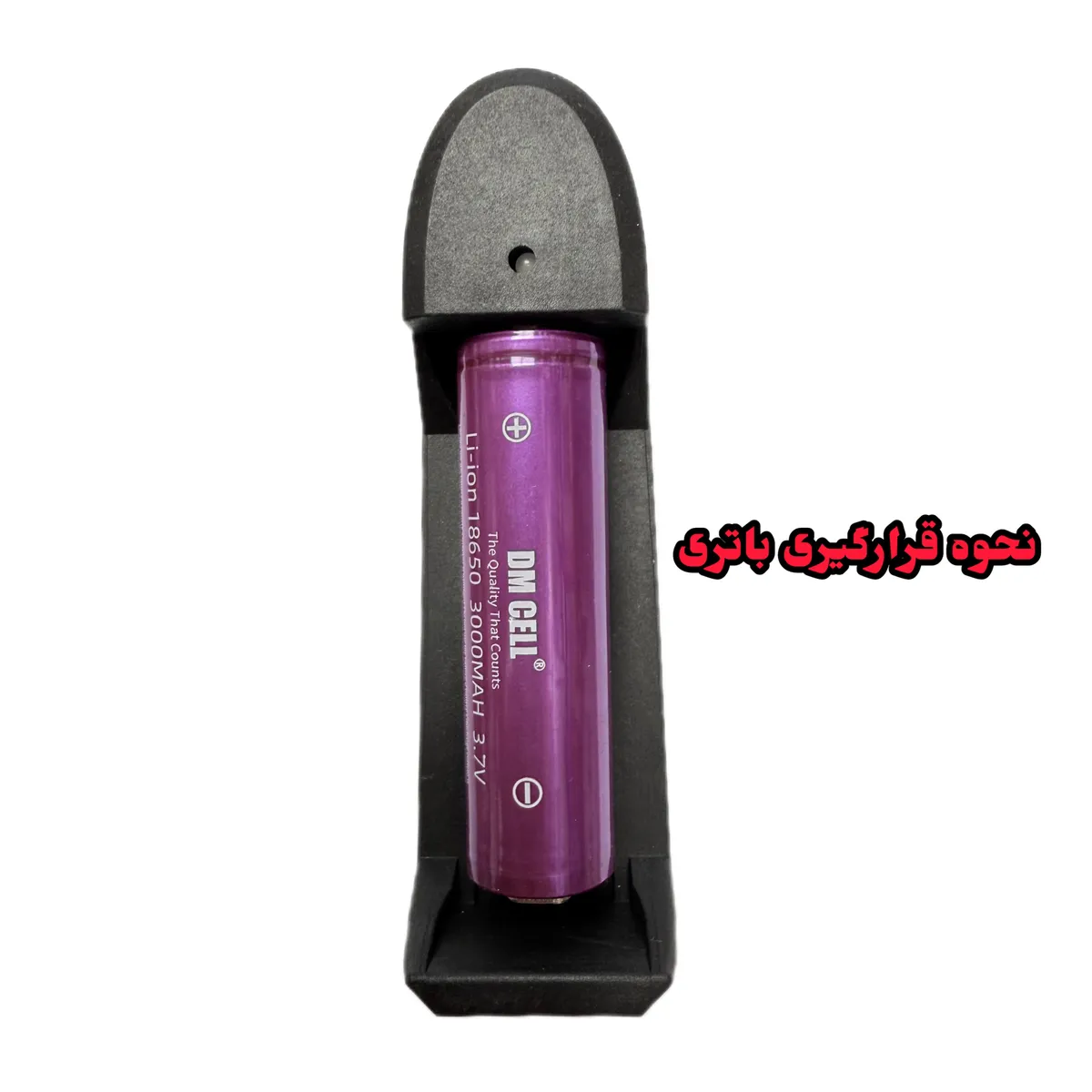

یکی از نقاط قوت این شارژر، ابعاد جای باتری قابل تنظیم از 30 تا 70 میلی‌متر است. این بدان معناست که محفظه باتری دارای یک تماس منفی متحرک (اغلب با فنر قوی) است که می‌تواند طول سلول‌های مختلف را پشتیبانی کند. سلول‌های لیتیم‑یون استوانه‌ای معمولاً با کدهایی مانند 14500 (طول 50 میلی‌متر)، 18650 (طول 65 میلی‌متر) و حتی 21700 (طول 70 میلی‌متر) در این محدوده جای می‌گیرند. همچنین باتری‌های کوتاه‌تر مانند 10440 (طول 44 میلی‌متر) با تنظیم فنر در کمترین حالت (30 میلی‌متر) قابل شارژ خواهند بود. این انعطاف‌پذیری مکانیکی، شارژر را برای انواع کاربردها از چراغ قوه‌های کوچک تا پاوربانک‌ها و وسایل قدرتمندتر مناسب می‌سازد.

عملکرد و ایمنی

شارژرهای لیتیم‑یون با کیفیت از الگوریتم جریان ثابت/ولتاژ ثابت (CC/CV) پیروی می‌کنند. در ابتدا با جریان ثابت 1 آمپر شارژ انجام می‌شود تا ولتاژ به 4.2 ولت برسد. سپس برای جلوگیری از شارژ اضافی، جریان به تدریج کاهش یافته و در نهایت قطع می‌شود. تلورانس 1±% در ولتاژ قطع به معنای وجود مدار مجتمع کنترل دقیق (مثلاً آی‌سی‌هایی مانند TP4056 یا مشابه) است. با این حال، همواره توصیه می‌شود که باتری را پس از اتمام شارژ از شارژر خارج کنید و هرگز بیش از 24 ساعت در شارژر رها نکنید.

جمع‌بندی

این شارژر با ابعاد 3×4×10 سانتی‌متر، جریان 1 آمپر، ولتاژ قطع 4.2 ولت و محدوده طول باتری 30 تا 70 میلی‌متر، یک ابزار حرفه‌ای و چندکاره برای کاربرانی است که با باتری‌های لیتیم‑یون سروکار دارند. طراحی جمع‌وجور، دقت مناسب ولتاژ و تطبیق‌پذیری مکانیکی، آن را برای تعمیرکاران، سازندگان دستگاه‌های الکترونیک و علاقه‌مندان به باتری‌های قابل حمل به گزینه‌ای ایده‌آل تبدیل می‌کند. تنها نکته قابل توجه این است که برای شارژ باتری‌های بسیار بزرگ (با ظرفیت بالای 3500 میلی‌آمپر ساعت) جریان 1 آمپر کمی کند به نظر می‌رسد، اما برای اکثر سلول‌های استاندارد لیتیم‑یون، کاملاً بهینه و ایمن است.
