مولتی متر عقربه‌ای سانوا مدل KS-268: راهنمای جامع و بررسی تخصصی

مولتی متر عقربه‌ای سانوا مدل KS-268 یکی از ابزارهای کلاسیک، قابل اعتماد و پرکاربرد در حوزه برق و الکترونیک است. این دستگاه با دقت بالا و قابلیت‌های متنوع، انتخاب مناسبی برای مهندسان، تکنسین‌ها و دانشجویان می‌باشد. در این مقاله جامع، به بررسی ویژگی‌ها، نحوه استفاده و کاربردهای این مولتی متر می‌پردازیم.

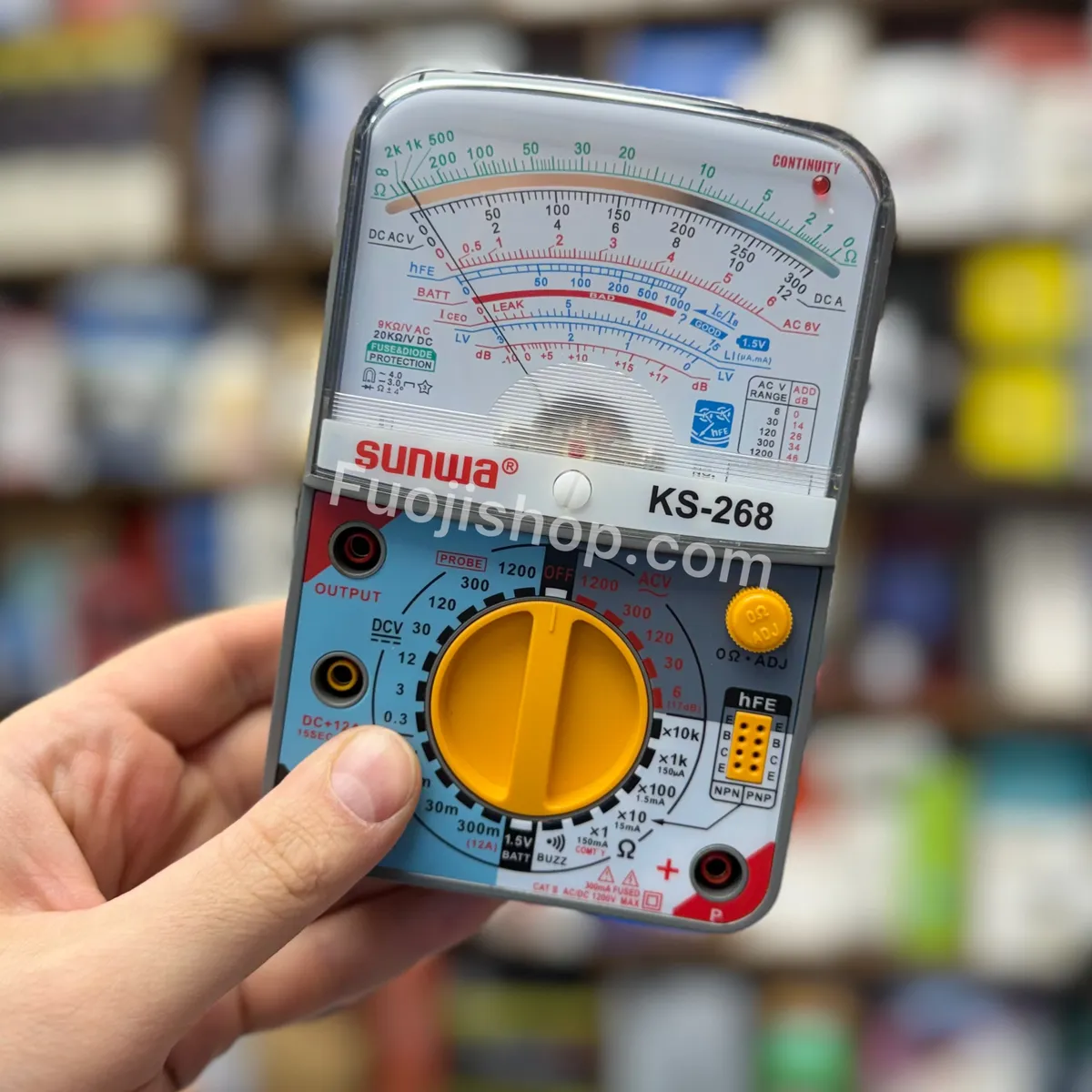

معرفی مولتی متر عقربه‌ای Sunwa KS-268

مدل KS-268 از سری محصولات معروف شرکت سانوا است که با بهره‌گیری از فناوری نصب سطحی (SMT)، عملکردی پایدار و دقیق را ارائه می‌دهد. این دستگاه یک مولتی متر آنالوگ یا عقربه‌ای است که خوانش مقادیر الکتریکی را به صورت بصری و با حرکت عقربه روی یک صفحه‌ی درجه‌بندی شده (Scale) نمایش می‌دهد.

ویژگی‌های کلیدی و فنی

• نمایشگر عقربه‌ای با قابلیت تنظیم صفر: دارای پیچ «Zero Corrector» برای کالیبره کردن عقربه قبل از اندازه‌گیری، به ویژه در حالت اهم.

• محدوده‌های اندازه‌گیری متنوع:

  • ولتاژ DC (DCV): از محدوده 0.3 تا 1200 ولت.

  • ولتاژ AC (ACV): از محدوده 6 تا 1200 ولت.

  • جریان DC (DCA): از 60 میکروآمپر تا 300 میلی‌آمپر.

  • جریان DC بالا (DCA): دارای ترمینال مجزا برای اندازه‌گیری جریان تا 12 آمپر.

• اندازه‌گیری مقاومت (Ω): دارای 5 محدوده برای اندازه‌گیری مقاومت و بررسی پیوستگی مدار.

• تست دیود: امکان اندازه‌گیری جریان مستقیم (IF) و معکوس (IR) و خواندن ولتاژ مستقیم (LV) دیود.

• تست ترانزیستور:

  • تست جریان نشتی (ICEO): برای تشخیص سلامت ترانزیستور.

  • تست بهره جریان مستقیم (hFE): برای اندازه‌گیری میزان تقویت ترانزیستور.

• تست باتری (BAT): امکان سنجش سلامت باتری با نشانگر رنگی (سبز، زرد، قرمز).

• تست پیاپی (Buzz): قابلیت بررسی اتصال کوتاه و پیوستگی مدار با صدای بیزر و چراغ نشانگر.

• تست سطح سیگنال (dB): اندازه‌گیری سطح سیگنال در دسی‌بل با تصحیح خودکار.

• عملکرد سوییچ قطبیت (Polarity Switch): سهولت در خواندن مقادیر بدون نگرانی از اتصال معکوس پراب‌ها.

نحوه استفاده از مولتی متر سانوا KS-268

1. تنظیم اولیه و کالیبراسیون

قبل از هر اندازه‌گیری، باید عقربه را با استفاده از پیچ تنظیم صفر (Zero Corrector) روی عدد صفر سمت چپ صفحه‌ی نمایش قرار دهید. این کار برای اطمینان از دقت خوانش ضروری است.

2. اتصال پراب‌ها

• پراب مشکی را به ترمینال COM- متصل کنید.

• پراب قرمز را بسته به نوع اندازه‌گیری به ترمینال + (برای بیشتر اندازه‌گیری‌ها) یا ترمینال DC 12A (برای اندازه‌گیری جریان بالا) وصل نمایید.

3. انتخاب محدوده اندازه‌گیری (Range Selector Knob)

سلکتور را روی محدوده مورد نظر قرار دهید. دقت کنید که علامت سفید روی سلکتور دقیقاً رو به رنج انتخاب شده باشد.

کاربردهای اصلی مولتی متر KS-268

بررسی سلامت قطعات الکترونیکی

• ترانزیستور: با استفاده از ترمینال مخصوص hFE و تست ICEO، به راحتی می‌توانید سلامت و بهره ترانزیستورهای NPN و PNP را بررسی کنید.

• دیود: این مولتی متر قادر است جریان مستقیم و معکوس دیود را اندازه‌گیری کرده و سلامت آن را تشخیص دهد.

• مقاومت: اندازه‌گیری دقیق مقدار مقاومت‌های مختلف.

عیب‌یابی مدارها

• تست پیوستگی (Buzz): برای اطمینان از اتصال صحیح مسیرهای بردهای الکترونیکی و بررسی قطعی سیم‌ها بسیار کاربردی است. در صورت پیوستگی مسیر، بیزر به صدا درمی‌آید.

• اندازه‌گیری ولتاژ و جریان: مانیتورینگ ولتاژ منابع تغذیه، بایاس ترانزیستورها و جریان کشی مدارهای DC.

تست باتری

با انتخاب رنج BAT و اتصال پراب‌ها به قطب‌های باتری، می‌توانید سلامت آن را تشخیص دهید:

• عقربه در منطقه سبز: باتری سالم (Good).

• عقربه در منطقه زرد: باتری ضعیف.

• عقربه در منطقه قرمز: باتری خراب (Bad).

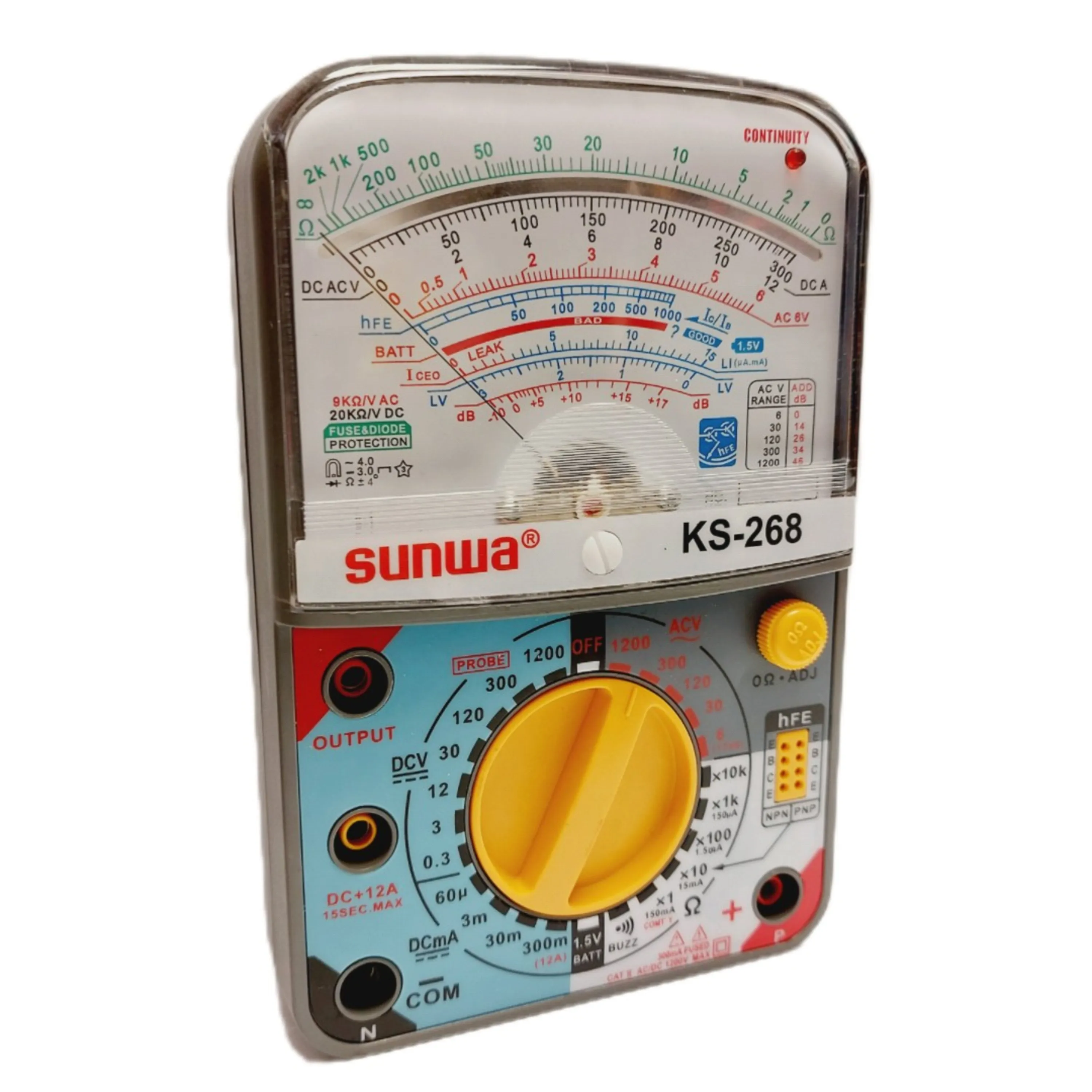

یکی از لوازمی که در حوزه تعمیرات و اندازه‌گیری کمیت های الکتریکی به کار گرفته می شود مولتی‌ ها می باشند. مولتی متر ها انواع مختلفی بر حسب کاربری که دارند ساخته می شوند. این مدل که در تصاویر بالا نیز مشاهده می‌کنید; مولتی متر اورجینال عقربه ای KS-268 ساخت شرکت معتبر SUNWA می باشد. کمیت های الکتریکی مانند ولتاژ,جریان, آمپدانس, تست بوق[بازر] و مواردی از این قبیل توسط این مولتی متر اندازه گیری می شوند. مزیتی که مولتی متر های عقربه ای نسبت به دیجیتالی دارند این است که از حساسیت و دقت بیشتری برخوردار هستند.

بررسی تخصصی

مهمترین ویژگی های مولتی متر سانوا مدال KS-268

• اندازه گیری DCA تا 60μA-3-30-300mA/12A
• اندازه گیری مقاومت ×1 ×10 ×100 ×1k ×10k
• تست بوق (بازر) <±120Ω
• اندازه گیری hFE تا 1000
• دارای ال ای دی بک لایت
• به همراه باتری و پراب مورد نیاز
• اندازه گیری جریان مستقیم تا 12 آمپر
• دارای ال ای دی نشانگر وضعیت

جمع‌بندی: چرا مولتی متر عقربه‌ای سانوا KS-268؟

مولتی متر سانوا مدل KS-268 با ترکیب دقت قابل قبول، استحکام فیزیکی و قابلیت‌های گسترده‌ی تست و اندازه‌گیری، به یک همراه همیشگی برای متخصصان تبدیل شده است. سادگی استفاده، امکان تست قطعات نیمه‌هادی مانند ترانزیستور و دیود، و قابلیت اطمینان بالا، از جمله مزایای اصلی این محصول هستن.
